手把手教你实现一个浏览器引擎(五)Boxes [译文]

通过系列文章,让你轻松实现简易的浏览器引擎。

第五部分:Boxes

这是关于编写一个简单HTML渲染引擎系列文章的最后一篇(译者注:后续两篇是对这部分内容的补充):

这篇文章将开始讨论 布局(layout) 模块,它将输入的样式树,转换成二维空间的一堆矩形。这是一个庞大的模块,因此我将它拆分成多篇文章。另外,我为后面部分内容写代码时,可能会改动这篇文章分享的一些代码。

布局模块的输入是来自 第四部分 的样式树,输出的是其他的树——布局树(layout tree)。这让我们的迷你渲染流程向前迈进了一步:

我将从基础的HTML/CSS布局模型开始讲起。如果你曾经学过开发网页,则可能已经对这些比较熟悉——不过它可能和开发者的视角不太一样。

盒模型 The Box Model

布局与 盒子(boxes) 有关。盒子是网页的矩形部分。它有 宽度(width)高度(height),和在页面上的 位置(position)。这个矩形被称为 内容区域(content area) ,因为它是盒子内容绘制的位置。内容可能是文本,图片,视频或者其他盒子。

盒子可能也有 内边距(padding)边框(borders)外边距(margins) 围绕着它的内容区域。CSS规范有一张 例图 展示了所有这些层是如何组合在一起的。

Robinson使用以下的结构来存储盒子的内容区域和周围区域。

Rust笔记:f32是32位浮点类型。

// CSS box model. All sizes are in px.

struct Dimensions {
    // Position of the content area relative to the document origin:
    content: Rect,

    // Surrounding edges:
    padding: EdgeSizes,
    border: EdgeSizes,
    margin: EdgeSizes,
}

struct Rect {
    x: f32,
    y: f32,
    width: f32,
    height: f32,
}

struct EdgeSizes {
    left: f32,
    right: f32,
    top: f32,
    bottom: f32,
}

块和内联布局 Block and Inline Layout

CSS的display属性决定元素生成哪种类型的盒子。CSS定义了多种盒类型,各自有自己的布局规则。我只打算介绍其中两种:块(block)内联(inline)

我使用伪HTML来说明两者的差别:

<container>
  <a></a>
  <b></b>
  <c></c>
  <d></d>
</container>

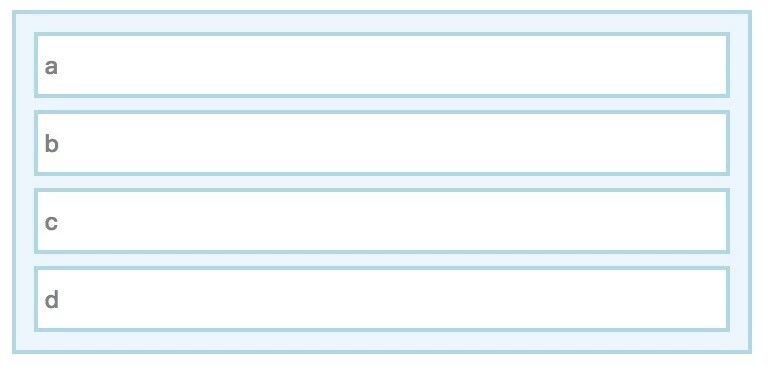

块状盒子(Block boxes) 自上而下垂直地在他们的容器内排列。

a, b, c, d { display: block; }

内联盒子(inline boxes) 自左向右水平地在他们的容器里排列。如果他们触碰到容器的右边缘,将会环绕着容器,并继续在下面起新的一行排列。

a, b, c, d { display: inline; }

每个盒子只能包含 块级子元素(block children),或者 内联子元素(inline children)。当一个DOM元素包含了混合块级子元素和内联子元素时,布局引擎插入一个 匿名盒子(anonymous boxes) 去分隔两种类型。(这些盒子是“匿名的”,因为他们与DOM树种的节点没有关联)

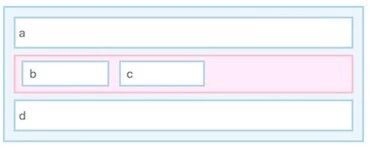

在这个例子中,内联盒子 b 和 c 被一个匿名块状盒子围绕着,用粉色显示:

a    { display: block; }
b, c { display: inline; }
d    { display: block; }

注意,默认情况下内容是纵向增长的。也就是说,添加子元素到容器内,通常使其变得更高,而不是更宽。换句话说,一块或者一行的宽度是依赖它们容器的宽度,而容器的高度则依赖子元素的高度。

如果你覆盖了例如widthheight属性的默认值的话,情况将变得更加复杂。如果要支持垂直书写这样的特性的话,则情况会更加复杂。

布局树 The Layout Tree

布局树是盒子的集合。盒子有尺寸,并且可能包含 子盒子(child boxes)

struct LayoutBox<'a> {
    dimensions: Dimensions,
    box_type: BoxType<'a>,
    children: Vec<LayoutBox<'a>>,
}

盒子可以是一个块级节点,一个内联节点,或者是一个匿名块状盒子(如果我实现文本布局,这个将需要改变,因为换行会导致单个内联节点拆分为多个盒子。不过目前这样也是可以的)

enum BoxType<'a> {
    BlockNode(&'a StyledNode<'a>),
    InlineNode(&'a StyledNode<'a>),
    AnonymousBlock,
}

构建布局树,我们需要查看每个DOM节点的display属性。为了获得节点的display的值,我在style模块添加了一些代码。如果没有指定的值,则返回默认值inline

enum Display {
    Inline,
    Block,
    None,
}

impl StyledNode {
    // Return the specified value of a property if it exists, otherwise `None`.
    fn value(&self, name: &str) -> Option<Value> {
        self.specified_values.get(name).map(|v| v.clone())
    }

    // The value of the `display` property (defaults to inline).
    fn display(&self) -> Display {
        match self.value("display") {
            Some(Keyword(s)) => match &*s {
                "block" => Display::Block,
                "none" => Display::None,
                _ => Display::Inline
            },
            _ => Display::Inline
        }
    }
}

现在我们可以遍历样式树,为每个节点构建一个LayoutBox,然后为改节点的子级插入盒子。如果一个节点的display属性设置成none,那么它将不会被包含在布局树里。

// Build the tree of LayoutBoxes, but don't perform any layout calculations yet.
fn build_layout_tree<'a>(style_node: &'a StyledNode<'a>) -> LayoutBox<'a> {
    // Create the root box.
    let mut root = LayoutBox::new(match style_node.display() {
        Block => BlockNode(style_node),
        Inline => InlineNode(style_node),
        DisplayNone => panic!("Root node has display: none.")
    });

    // Create the descendant boxes.
    for child in &style_node.children {
        match child.display() {
            Block => root.children.push(build_layout_tree(child)),
            Inline => root.get_inline_container().children.push(build_layout_tree(child)),
            DisplayNone => {} // Skip nodes with `display: none;`
        }
    }
    return root;
}

impl LayoutBox {
    // Constructor function
    fn new(box_type: BoxType) -> LayoutBox {
        LayoutBox {
            box_type: box_type,
            dimensions: Default::default(), // initially set all fields to 0.0
            children: Vec::new(),
        }
    }
    // ...
}

如果一个块级节点包含一个内联子级,创建一个匿名块级盒子去包含它。如果有多个内联子级在同一行,那么将他们都放在同一个匿名容器里。

// Where a new inline child should go.
fn get_inline_container(&mut self) -> &mut LayoutBox {
    match self.box_type {
        InlineNode(_) | AnonymousBlock => self,
        BlockNode(_) => {
            // If we've just generated an anonymous block box, keep using it.
            // Otherwise, create a new one.
            match self.children.last() {
                Some(&LayoutBox { box_type: AnonymousBlock,..}) => {}
                _ => self.children.push(LayoutBox::new(AnonymousBlock))
            }
            self.children.last_mut().unwrap()
        }
    }
}

以上是从标准CSS 盒子生成(box generation) 算法刻意通过多种方式简化后的版本。例如,这版本无法处理一个内联盒子包含块级子级的情况。还有,如果一个块级节点仅有一个内联子级,这会生成一个不必要的匿名盒子。

原文链接:https://limpet.net/mbrubeck/2014/09/08/toy-layout-engine-5-boxes.html
