从零开始做连连看游戏6:创建连接线

连连看游戏中的连接线。

嗨!大家好,我是小蚂蚁。

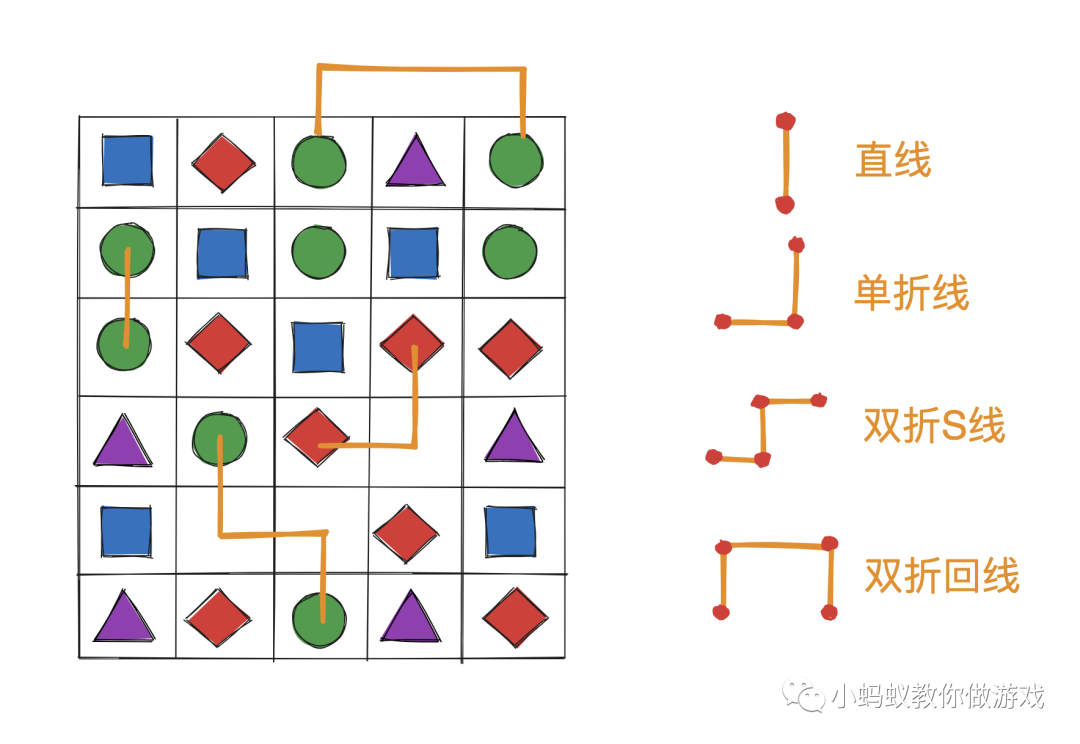

这节内容我们继续学习如何在两个图片之间创建连接线。在连连看游戏中一共会出现 4 种连接线。

直线:由两个点确定一条水平或者竖直的线。

单折线:由三个点确定的带有一个直角弯的线。

双折S线:由四个点确定的带有两个直角弯的线,看起来像是S型。

双折回线:由四个点确定的带有两个直角弯的线,先出去再折返回来。

我们先把连连看游戏的规则放置一边,只解决如何在游戏中创建不同的连接线。原理非常的简单:两个点能够确定一条直线。

直线就不用说了,两个点确定一条直线,只要知道了两个点的坐标位置,就可以确定直线的位置和长度。三个点的单折线怎么做呢?其实就是拆分成水平和竖直的两条直线。双折线呢?就拆分成三条直线,每两个点决定一条直线。

直接实践

理论非常的简单,我们直接去到项目里进行实践来加深理解。由于我们的项目目前还没有考虑连连看游戏的规则,所以也就没办法根据游戏的真实情况来创建不同的连线。但是没有关系,我们完全可以提前预设一些点,然后根据这些点来创建不同的连线来进行测试。

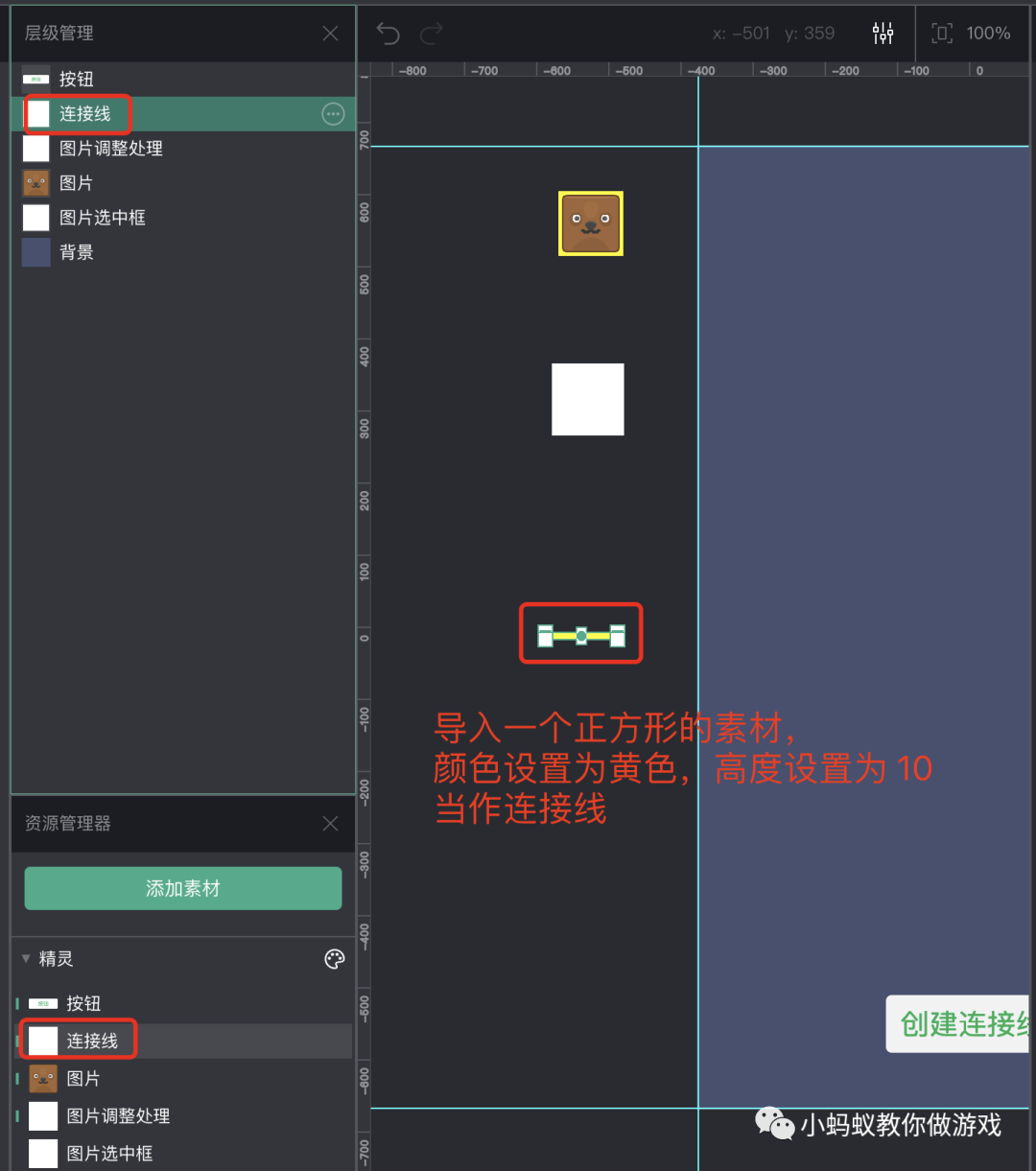

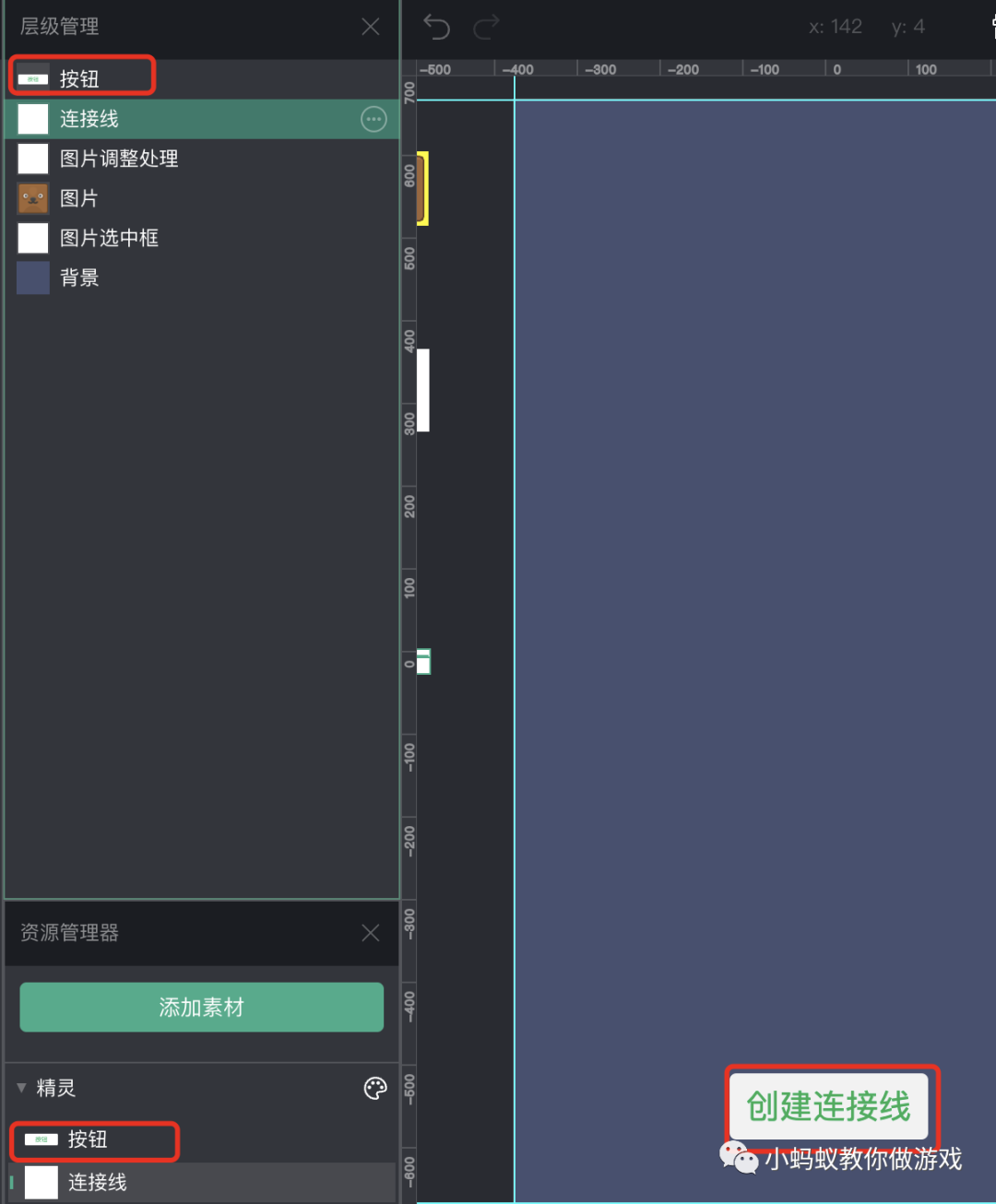

导入一个新的正方形素材,将其颜色设置为黄色,高度设置为 10,当作连接线使用。

通常游戏引擎都会提供画线功能,只需要提供两个点即可在两点间画一条线。微信小游戏制作工具目前并没有提供现成的画线功能,我们采用的实现方式是使用一个图片,通过设置图片的宽度来控制线的长度,通过设置图片的位置来控制线的位置,通过设置图片的旋转来控制线是水平还是竖直的。

再导入一个按钮素材,用于测试画线功能。点击按钮后,会在预设好的位置进行画线。

接着,增加一些全局变量。

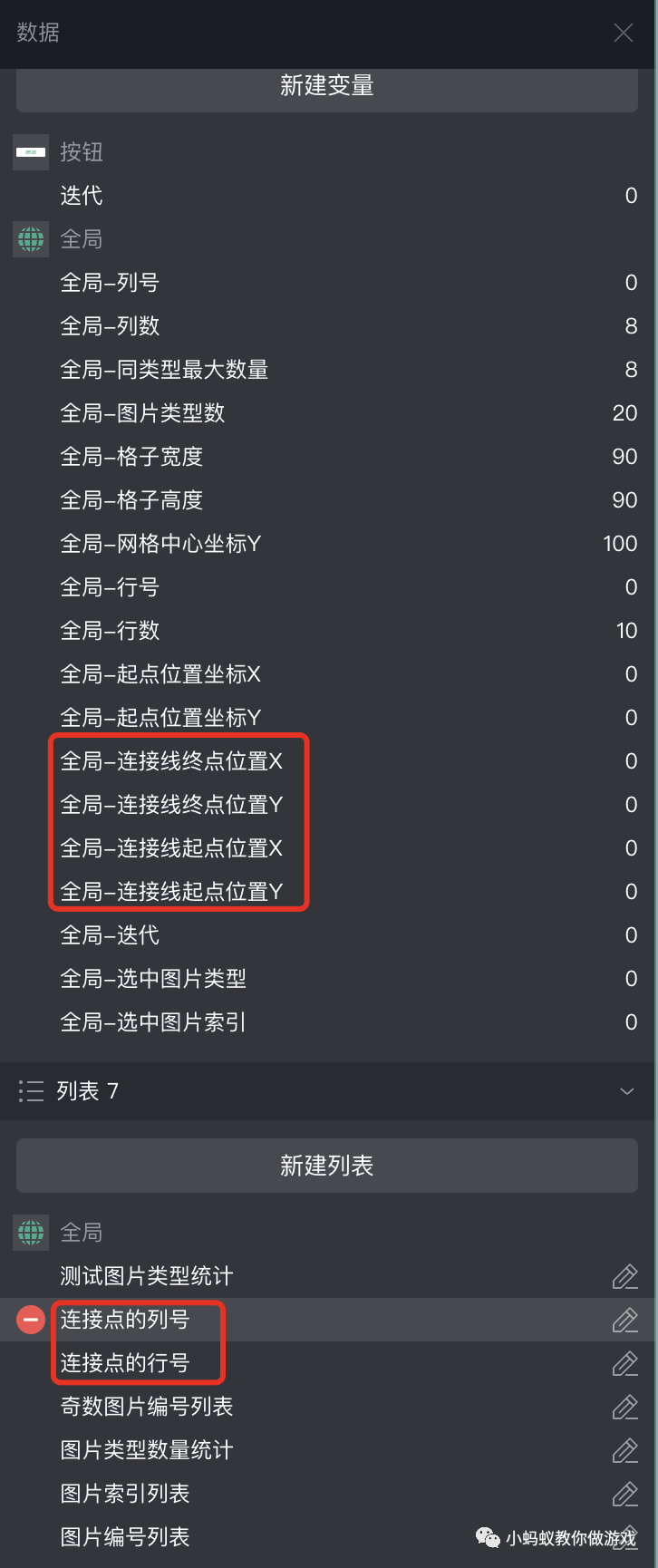

图中红线圈出的是增加的全局变量和列表。四个全局变量记录的是一条连线的起点和终点的位置坐标,“连接点的行/列号”是两个列表,我们会在这里提前设置好要连接的点的行号和列号,然后进行画线测试。

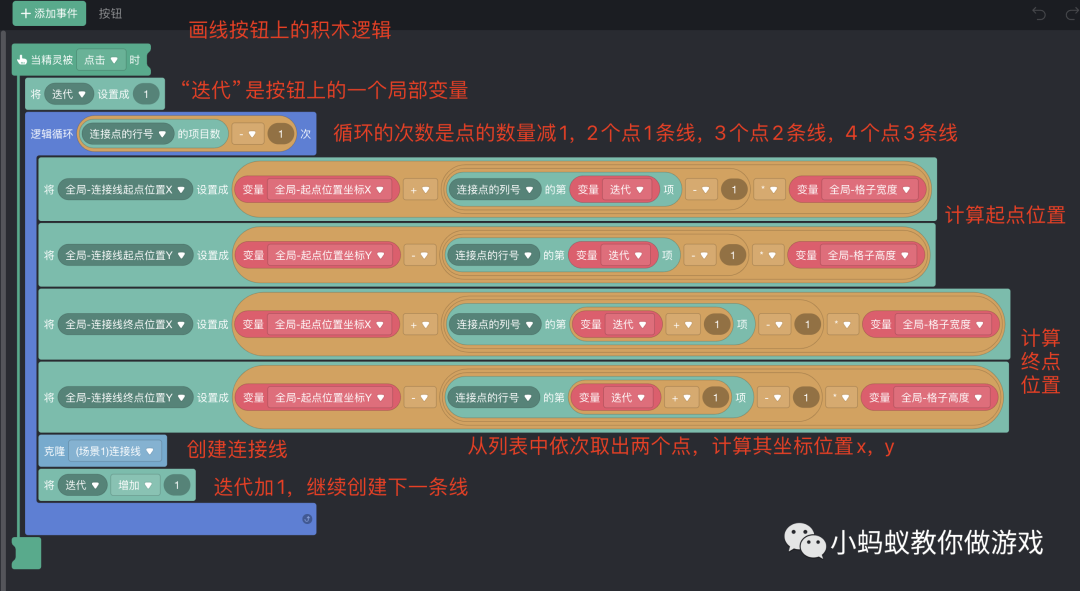

接着,来看实现的积木逻辑。

注意这里循环次数的设置,循环的次数就是创建线的数量,如果只有两个点,只需要创建一条线,循环一次即可。如果有三个点,就需要循环两次,第一第二个点确定一条线,然后第二第三个点确定一条线。

连接线的起点和终点位置根据当前的行列号进行计算即可,这个我们在第二节里已经讲过计算公式了,在此就不赘述了。

最后,再来看一下连接线上的积木逻辑。

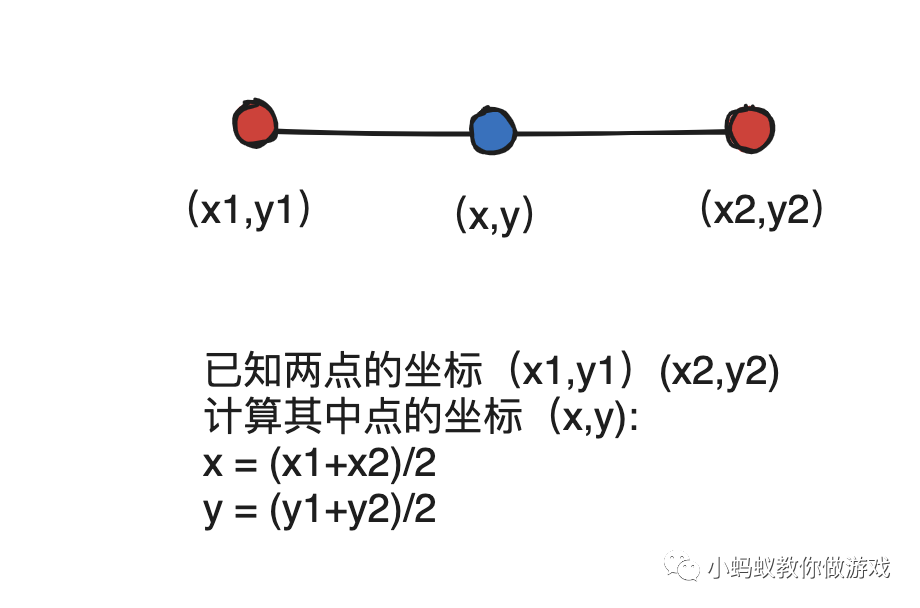

已知一条线的起点和终点的坐标,就可以计算出其中点的位置坐标。中点的位置就是我们要设置的图片的位置。

因为所有的线只有两种状态,要么水平要么竖直,不会出现斜线,所以只需要通过判断起点和终点的 X 或 Y 的值是否相等,就能够判断出当前的线是水平还是竖直的。在确定水平和竖直之后,通过坐标位置的差值能够计算出线的长度(即图片的宽度),至于旋转角度就很简单了,水平是 0 度,竖直是 90 度。

这样我们就实现了连线的功能,最后我们前往列表中添加一些行号和列号的点,然后进行创建连线的测试。

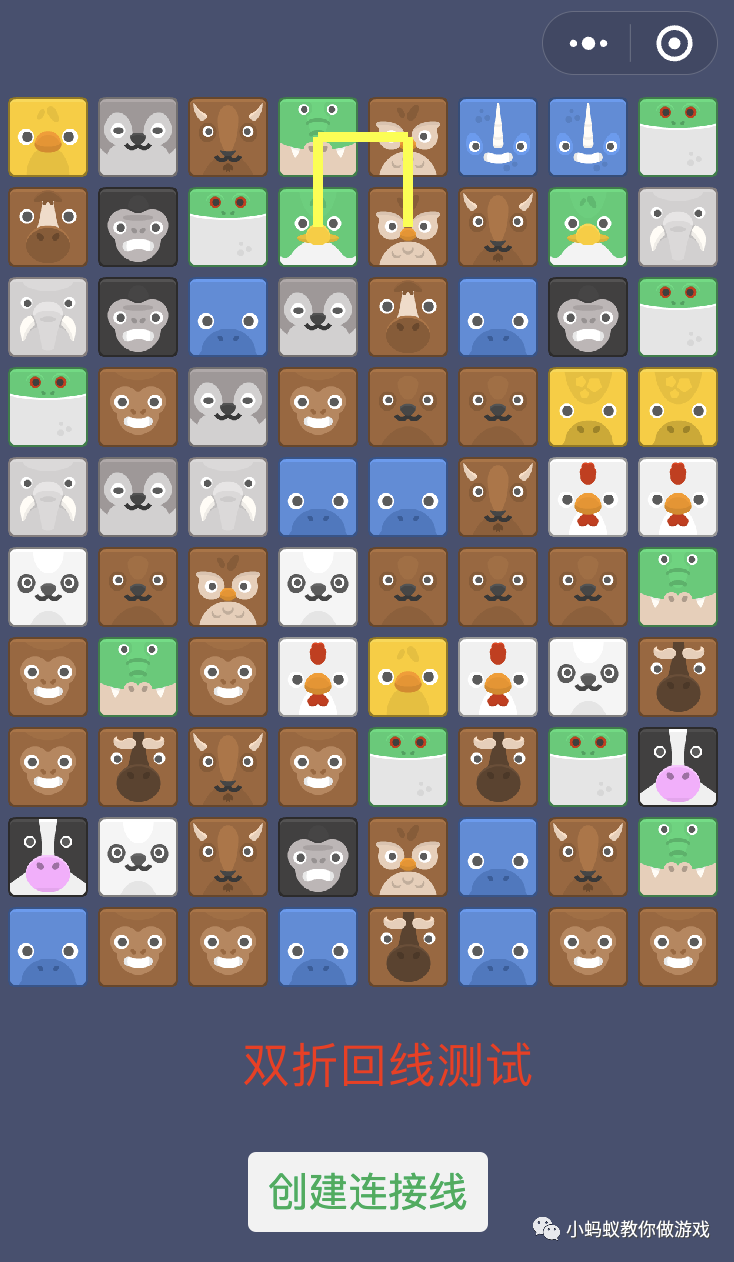

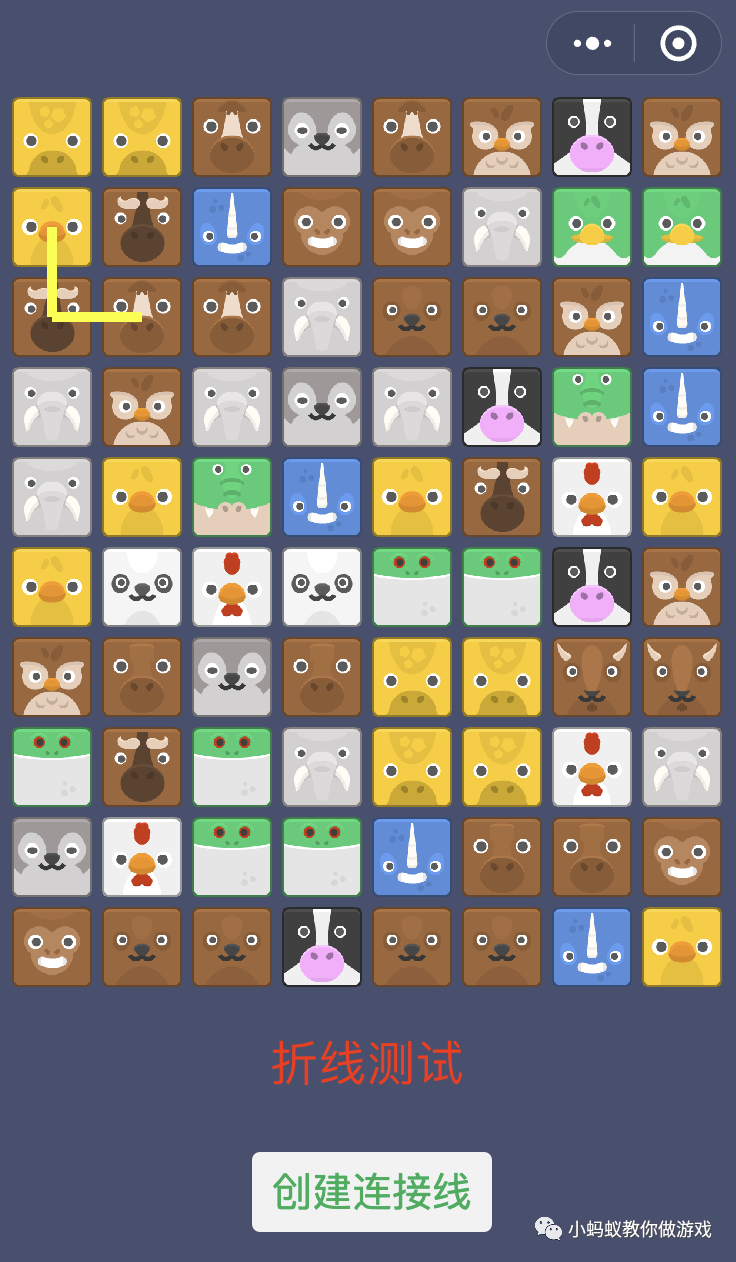

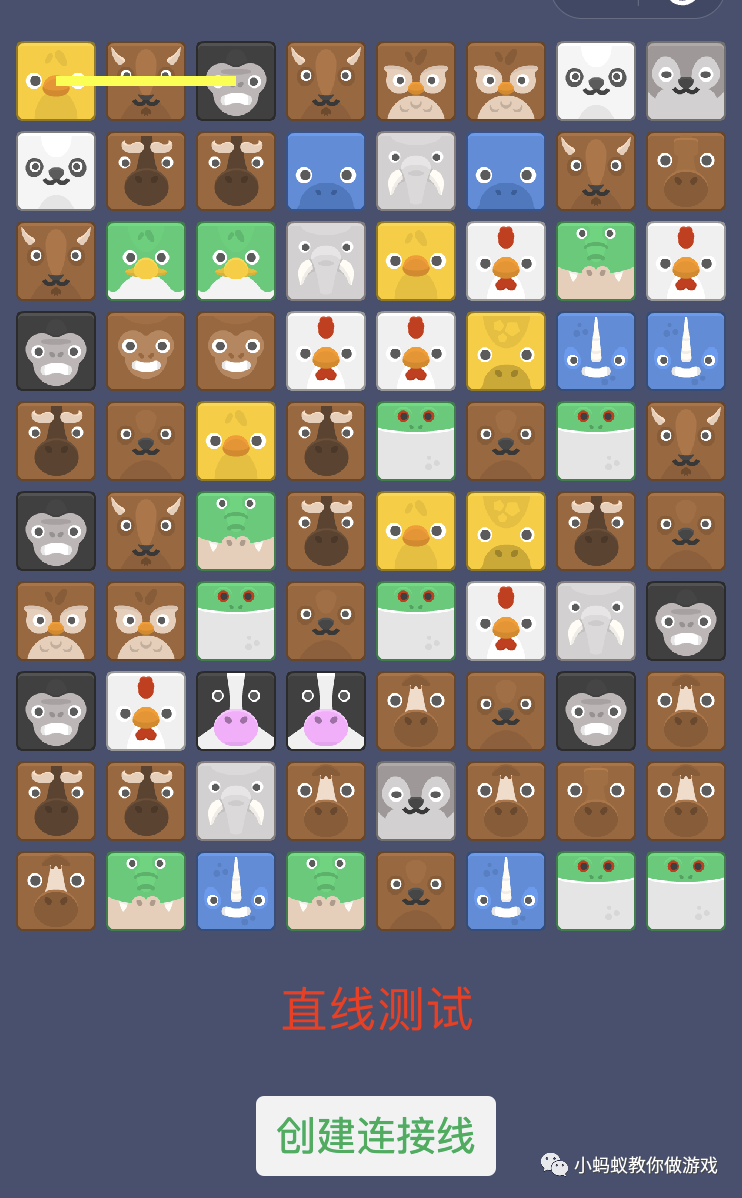

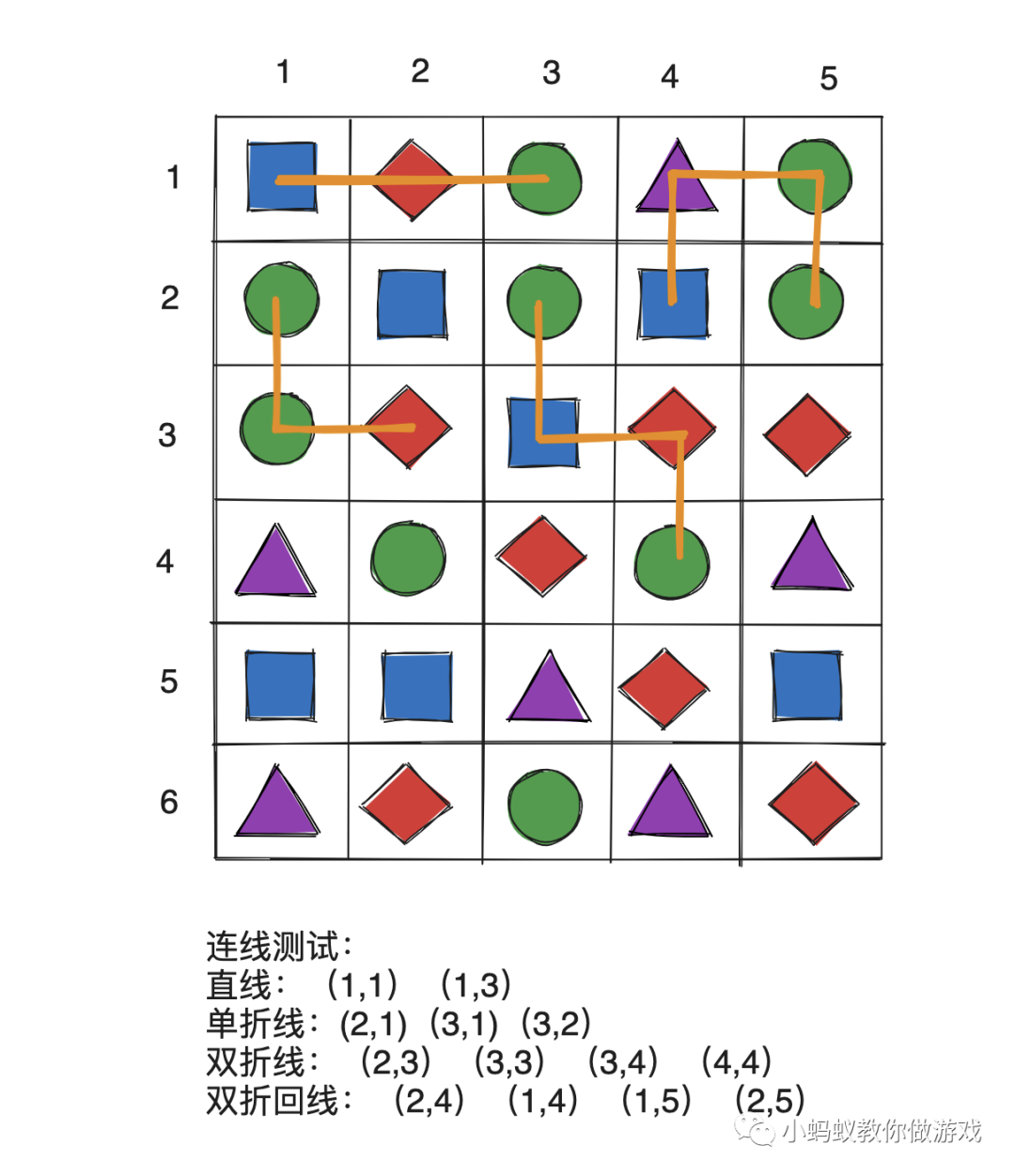

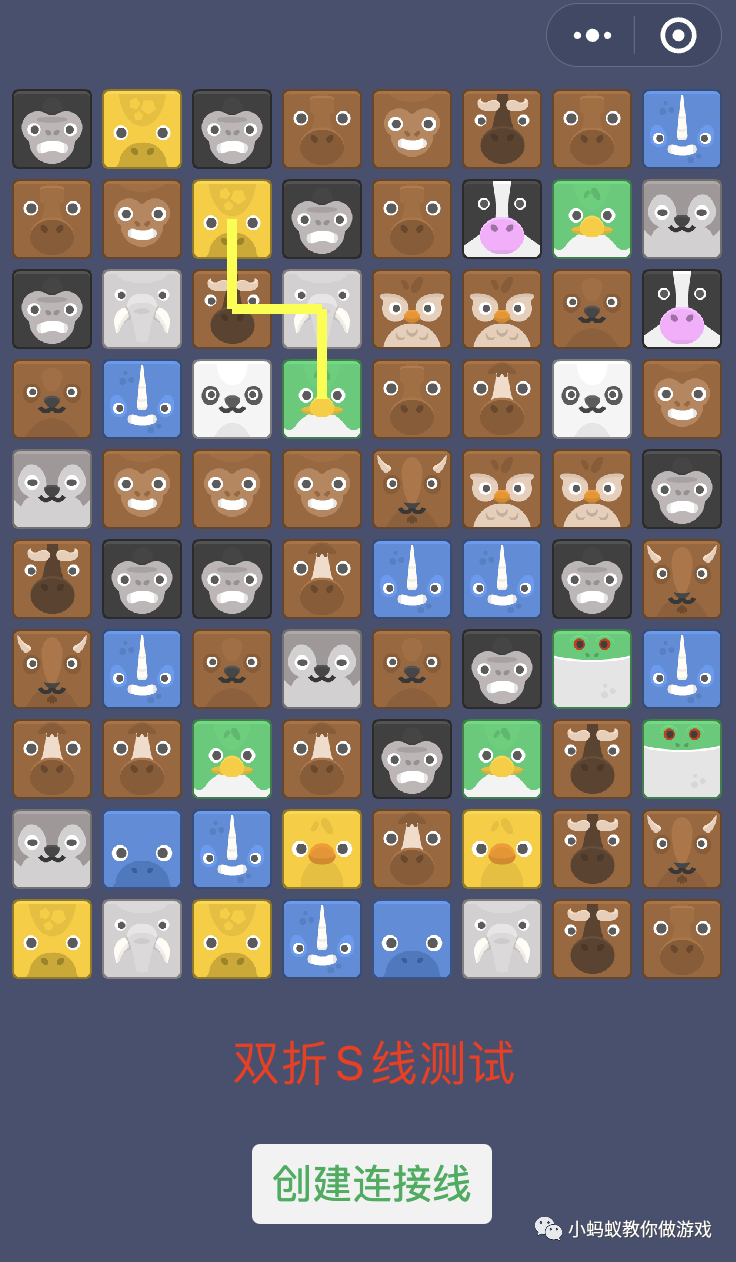

定好一些连线点,将这些点的行列号依次填入“连接点的行/列号”列表中,然后运行游戏进行测试。

总结一下

这一节里我们学习了连接线的创建,原理很简单:两个点可以确定一条直线。对于多个点的折线情况,将其拆分成多段直线的组合。

在微信小游戏制作工具中可以使用一张图片来实现连线的效果,通过设置图片的位置宽度旋转角度实现在指定的两个位置上创建连接线。
