本文详细的为大家梳理了“AR” 的技术原理，并为想要了解AR技术的前端同学提供了一些基础的功能和代码实现，一起来看看吧~

AR(Augmented Reality增强现实)技术，能够将虚拟数字信息与真实世界信息无缝连接，将虚拟物体带入现实中与用户进行互动。凭借其丰富真实的交互体验，AR技术成为了各大品牌的营销利器。

今天，我们就来简单梳理一下“AR” 究竟是一项什么样的技术原理，并为想要了解AR技术的前端同学提供了一些基础的功能和代码实现，一起来看看吧~

本文章适合于对AR技术还不甚了解的读者哦

AR效果的构成

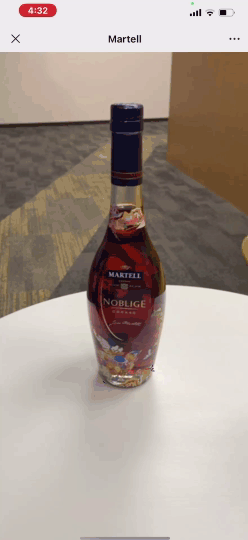

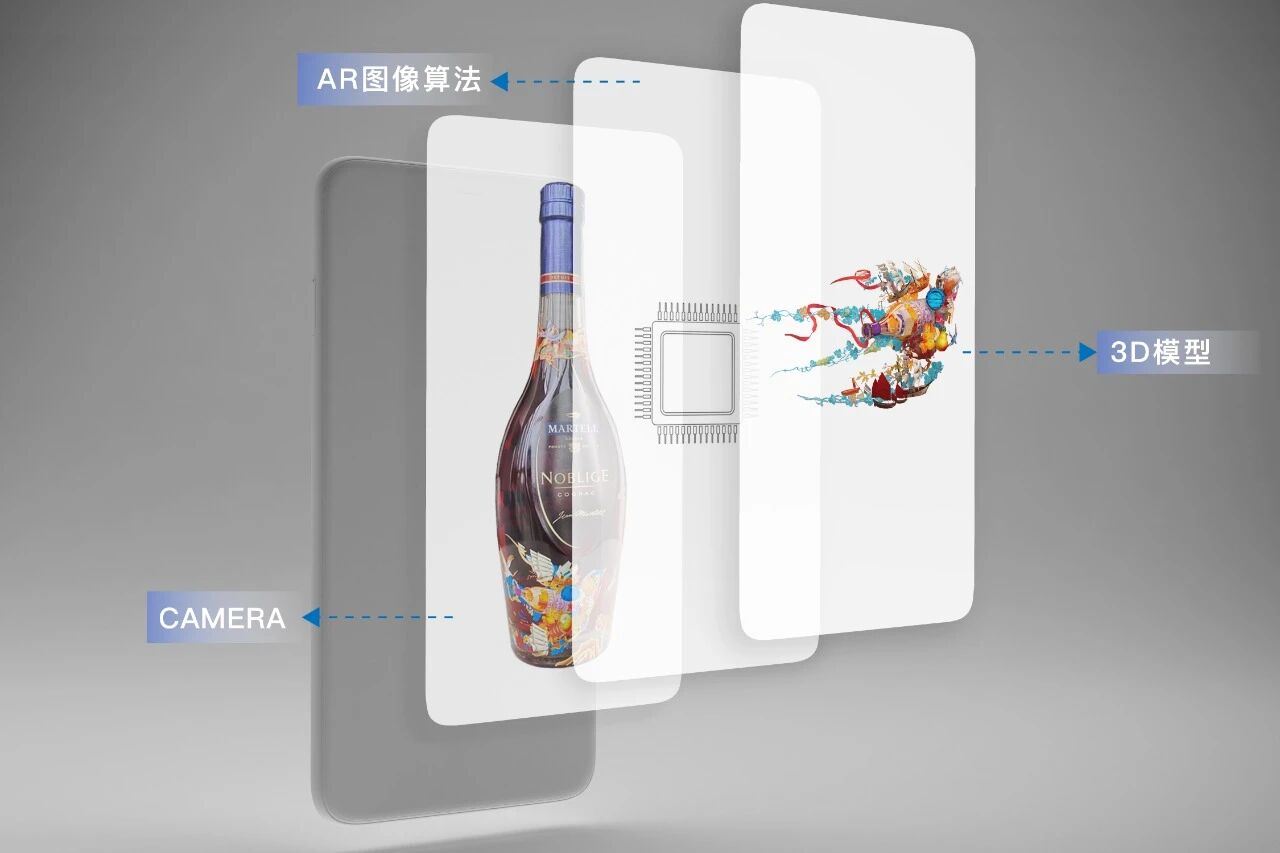

由上面的视频可知，AR主打的效果就是“虚实融合”，那么有三个技术部分是必不可少的：

Camera画面 - 呈现真实的现实画面，作为“实”的部分存在。一般来说，就是打开用户设备的摄像头即可(特殊情况下，也可以是视频流等其他介质)。
虚拟信息 - 呈现仿真的虚拟内容，作为“虚”的部分存在。一般来说和现实内容存在逻辑上的关联，会尽力做到真实、有趣或观赏度高，这也是AR技术最吸引人的部分。常用3D模型、透明特效视频、普通视频、容积视频、图片等作为介质。
AR图像算法 - AR技术的核心部分，用来将现实内容与虚拟内容进行关联、追踪或融合，目的就是两者绑定，而不是独立的出现或运行。只有具备“虚实融合算法”的能力，才能展示出“增强现实”的质感。

Camera技术

原理上来说，展示Camera画面是独立且和平台相关的技术，且Android/iOS/Web/小程序各不相同。

Android需要使用CameraManager获取Camera数据流CameraCaptureSession，并使用TextureView来呈现出Camera画面。

iOS需要使用AVCaptureDevice来获取Camera数据流AVCaptureSession，并使用AVCaptureVideoPreviewLayer来呈现Camera画面。

Web上则需要使用mediaDevices来获取Camera数据流MediaStream，并使用video标签来呈现出Camera画面。

小程序则可以使用camera组件，直接呈现出Camera画面。而获取Camera数据流，则需要使用CameraContext.onCameraFrame。

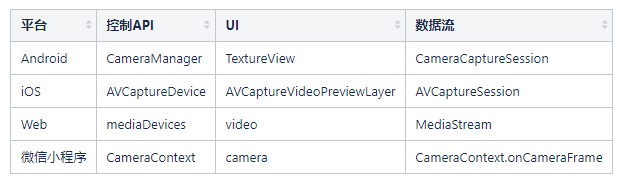

我们以表格的形式来简单的总结一下：

从表格中可以看出，Camera部分的技术的三个技术点：

Camera硬件控制的API - 打开、关闭、闪光、对焦等。
展示Camera画面的UI - 呈现给用户。
Camera的数据流 - 这是最为重要的部分，我们需要从数据流中，获取当前一帧画面的bitmap(可以简单理解为一张截图)，拿给AR图像算法进行计算，得出一个4x4跟踪矩阵。而这个追踪矩阵，就用来实现出虚实融合的效果。

虚拟信息技术

为了打造更真实的虚实融合效果，虚拟部分最重要的特点就是要有3D感，否则一个平面2d UI 是无法和真实内容产生出你中有我，我中有你的融合感。因此常用的UI渲染技术在AR内容中基本不会使用。

我们通常会使用3D渲染的技术，这门技术广泛应用于游戏、仿真模拟、电影制作等领域，而实现这门技术的常用方案，就是渲染引擎，或者游戏引擎。

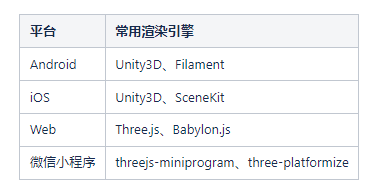

和Camera技术不同的是，通常渲染引擎都可以跨平台支持。比如常见的一些游戏引擎：Unity3D、Unreal、寒霜、CE等等。

特别是Unity3D，在开发App(Android/iOS)的AR领域，Unity3D是大多数人的首选方案。所以当你在网上搜索AR技术时，能看到很多和Unity3D引擎相关的文章。

遗憾的是，虽然Unity3D支持Web平台，但AR算法很少有适配于Web平台的，就导致了AR算法在Web平台不能使用。那么如果只使用Unity3D的渲染能力，又会特别笨重(资源大和加载慢)，且相关插件少。并且对前端开发而言，需要学习一门全新的语言(C#)和平台(Unity3D)，成本就变得很高。

那么在小程序/Web平台上，有没有类似于Unity3D的渲染引擎呢？

市面上虽然存在不少，但各方面来说，都没有Unity3D效果好。主要地，Three.js流行度和市占率可能是领先的，但Babylon.js也紧随其后(某些方面还会更好)。

对于前端开发来说，3D渲染已经完全是不同的技术领域，目前了解知道的人多，但善于此道且精通的就非常少了。

接下来，我们就分别演示一下在Web和小程序平台开发AR效果时，最基础的一些功能和代码实现。

WebAR开发

打开摄像头

// 打开后置摄像头
const stream = await navigator.mediaDevices.getUserMedia({
    video: { ideal: "environment" }
});
// 呈现Camera画面
const video = document.createElement("video");
video.srcObject = stream;
document.body.appendChild(video);

重要限制：需要网页以https协议或者localhost域名打开，这样才存在navigator.mediaDevices对象，否则为undefined。

渲染3D场景

const scene = new THREE.Scene();
const camera = new THREE.PerspectiveCamera(75, window.innerWidth / window.innerHeight, 0.1, 1000);

const renderer = new THREE.WebGLRenderer({ alpha: true });
renderer.setSize(window.innerWidth, window.innerHeight);
document.body.appendChild(renderer.domElement);
renderer.domElement.style = "position:absolute;left:0;top:0;width:100%;height:100%";

const geometry = new THREE.BoxGeometry();
const material = new THREE.MeshBasicMaterial({ color: 0x00ff00 });
const cube = new THREE.Mesh(geometry, material);
scene.add(cube);
cube.positiin.z = -5;

function animate() {
    renderer.render(scene, camera);
    requestAnimationFrame(animate);
};

animate();

AR图像算法达成虚实融合效果

const canvas = document.createElement("canvas");
canvas.width = video.videoWidth;
canvas.height = video.videoHeight;
const ctx = canvas.getContext("2d");

cube.matrixAutoUpdate = false;
cube.frustumCulled = false;
cube.onBeforeRender = () => {
    // 获取Camera当前一帧画面数据
    ctx.drawImage(video, 0, 0);
    const cameraFrame = ctx.getImageData(0, 0, canvas.width, canvas.height);

    // 利用AR图像算法，输入Camera画面数据，计算出追踪矩阵，再赋值给3D内容。
    // 这样，真实内容和虚拟内容，就融合在了一起。
    const trackMatrix = SomeArAlgorithm.tracking(cameraFrame);
    cube.matrix.copy(trackMatrix);
};

上述的示例代码仅供参考，可以提供WebAR技术应用层的基本实现思路。实际可用代码参考：https://meta.kivisense.com/basic-ar/index.html

小程序AR开发

打开摄像头

<camera resolution="high" frame-size="medium"></camera>
<canvas type="webgl" id="webgl"></canvas>

渲染3D场景

import { createScopedThreejs } from "threejs-miniprogram";

Page({
    onReady() {
        wx.createSelectorQuery()
        .select('#webgl')
        .node()
        .exec((res) => {
            const canvas = res[0].node;
            const THREE = createScopedThreejs(canvas);
            this.init3d(THREE);
        });
    },

    init3d(THREE) {
        const scene = new THREE.Scene();
        const { windowWidth, windowHeight } = wx.getSystemInfoSync();
        const camera = new THREE.PerspectiveCamera(75, windowWidth / windowHeight, 0.1, 1000);

        const renderer = new THREE.WebGLRenderer({ alpha: true });
        renderer.setSize(windowWidth, windowHeight);

        const geometry = new THREE.BoxGeometry();
        const material = new THREE.MeshBasicMaterial({ color: 0x00ff00 });
        const cube = new THREE.Mesh(geometry, material);
        scene.add(cube);
        cube.positiin.z = -5;

        function animate() {
            renderer.render(scene, camera);
            requestAnimationFrame(animate);
        };

        animate();
    }
});

AR图像算法达成虚实融合效果

const cameraCtx = wx.createCameraContext();
const listener = cameraCtx.onCameraFrame((cameraFrame) => {
    // 利用AR图像算法，输入Camera画面数据，计算出追踪矩阵，再赋值给3D内容。
    // 这样，真实内容和虚拟内容，就融合在了一起。
    const trackMatrix = SomeArAlgorithm.tracking(cameraFrame);
    cube.matrix.copy(trackMatrix);
    cube.matrixAutoUpdate = false;
});
listener.start();

同样，上述的示例代码仅供参考，为大家提供了小程序AR技术应用层的基本实现思路。实际可用代码参考：https://developers.weixin.qq.com/s/aAUxADmW7Nzs

Kivicube平台

在上面的示例中，AR内容仅仅只是一个非常简单的Cube，毫无实际意义。而在真实的商业项目中，我们还需要随机应变处理非常多的细节和功能。

比如：

多类型的素材支持，比如3D模型、普通视频、透明特效视频、精灵图、图片、天空盒、音乐等；
简单方便的场景搭建(拖拉拽即可)；
camera功能的多浏览器兼容；
渲染效果的多平台兼容；
模型材质的实时预览调节；
渲染效果的优化；
等等。

这些问题的处理对于大部分的前端开发人员来说，就进入了一个全新的，从未接触过的领域，需要的学习时间和精力是非常高的。

那么在低代码平台流行的今天，有没有这样一个既能提升开发效率，又能快速出效果的平台呢？

免费的AR在线编辑器——Kivicube - https://www.kivicube.com，就能大致满足大家的需求。

Kivicube既拥有可视化的低代码搭建平台，也能提供简单灵活的API，可供开发人员快速的实现需求交互。

微信小程序

在微信小程序端，平台提供了一个Kivicube小程序AR插件，直接以组件的形式，给到开发人员使用。

组件kivicube-scene可以直接打开在Kivicube平台制作好的AR场景。省去了开发人员自己处理Camera、3D渲染、AR算法、多类型素材支持等等相关的工作。

既然是组件的形式，自然而然的，如果有特殊的UI和交互需求(Kivicube平台暂不支持的)，开发人员也可以自行实现。

插件与组件接入方式

在使用插件前，首先要在小程序管理后台的“设置-第三方设置-插件管理”中添加插件。开发者可登录小程序管理后台，通过 appid [wx3bbab3920eabccb2] 查找插件并添加。

之后，可在小程序的app.json配置文件之中，增加插件的声明配置，如下所示：

{
  ...
  "plugins": {
    "kivicube": {
      "version": "1.6.6",
      "provider": "wx3bbab3920eabccb2"
    }
  }
  ...
}

再在需要接入AR场景的页面中，配置好kivicube-scene组件，如下所示：

{
  "usingComponents": {
    "kivicube-scene": "plugin://kivicube/kivicube-scene"
  }
}

然后，就可以直接在页面的wxml中使用组件了。

<kivicube-scene
    class="kivicube"
    scene-id="9vR08tpLesfKVWs2XbbnNKSsX3JqpaAp"
/>

.kivicube {
    display: block;
    width: 100vw;
    height: 100vh;
}

通过上面很简短的几句代码，我们就实现了一个AR功能，由此可见，Kivicube平台带来的优势是很明显的。

组件需要通过sceneId属性指定打开的场景，而场景Id，需要在Kivicube平台获取。

在Kivicube平台制作并保存场景之后，点击右上角"分享"按钮，然后点击"复制链接"，在链接中最后一个正斜杠，之后的一串乱码字符，就是场景id了。比如复制的链接为：https://www.kivicube.com/scenes/9vR08tpLesfKVWs2XbbnNKSsX3JqpaAp ，则9vR08tpLesfKVWs2XbbnNKSsX3JqpaAp 就是场景id。

更为详细的教程，请参考：https://www.yuque.com/kivicube

Web

我们正在准备Web端的AR插件能力，使AR在Web平台上的开发变得一样的简单快捷，并会在不久的将来与大家见面！

今天关于“AR”技术原理的讲解就到这里啦，欢迎各位前端同学试用并给我们提出宝贵建议~

同时也欢迎大家来免费注册使用Kivicube平台，使用低代码编辑器快速创建出专属于你的AR场景。
