shader 动画之 loading 特效! Cocos Creator !

手把手带你玩转 shader 动画! cocos creator v2.3.3 版本演示。图文+视频 首先画出一个圆,再到画多个圆,最后再根据时间参数让他动起来 更多精彩关注微信公众号【白玉无冰】

手把手带你玩转 shader 动画!

效果预览

实现步骤

准备阶段

由于实现动画需要纹理uv的坐标。刚好 cocos creatorsprite 这个组件中,会传入uv坐标。

并且,sprite 组件需要有spriteFrame时,才会有uv坐标。

我们就用新建项目后,这个自带的资源作为 spritespriteFrame 吧。

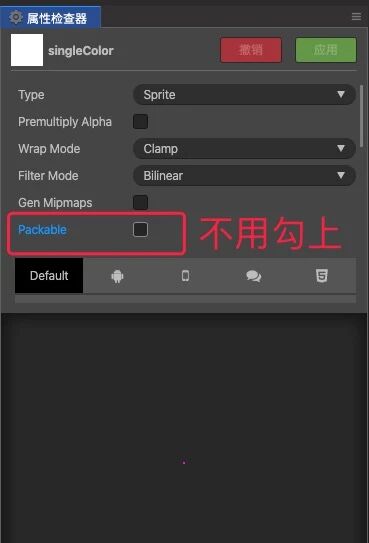

需要注意的是,要把这个资源的Packable去掉,避免出现uv坐标不正确的情况。

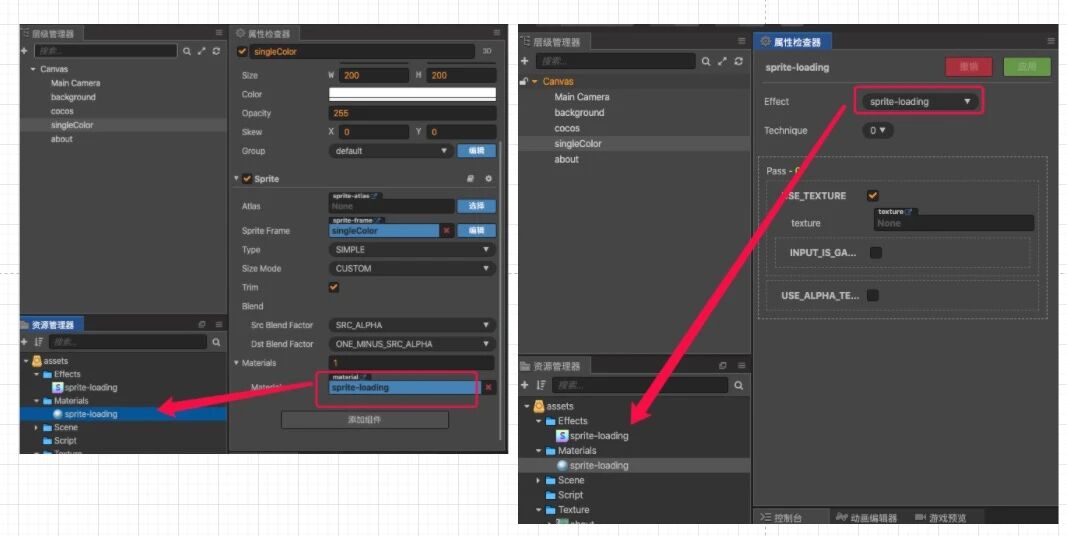

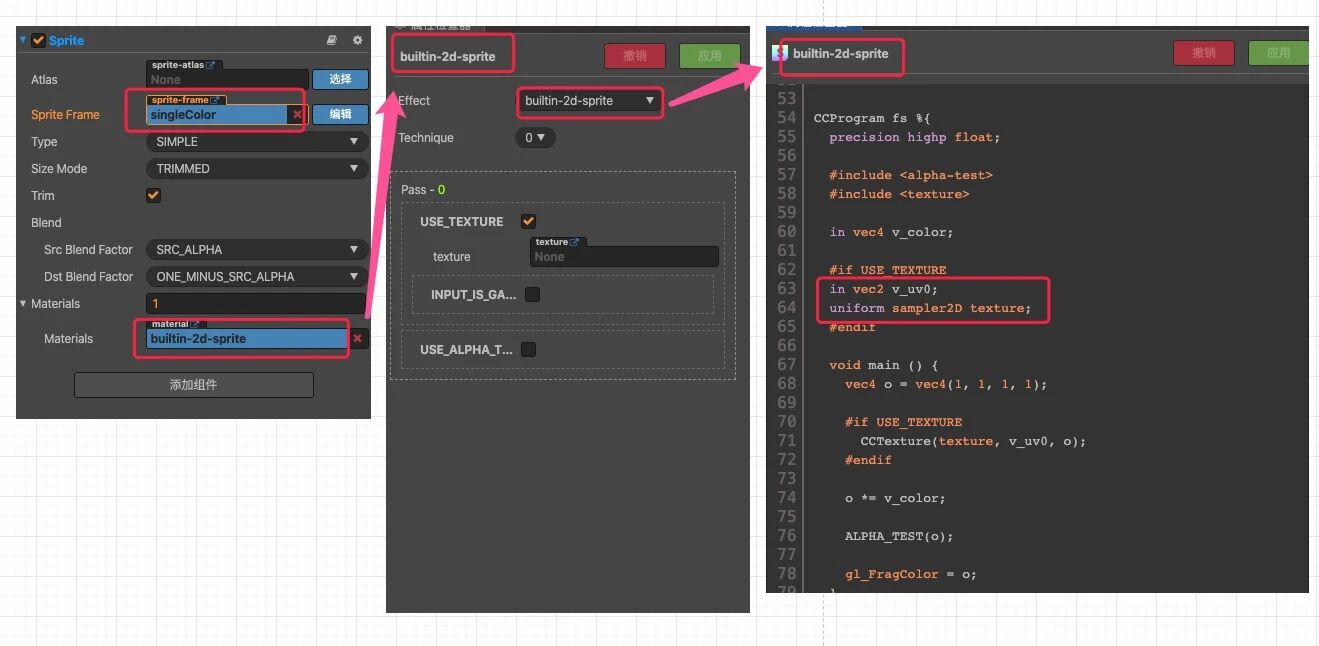

接着新建 effect ,新建 material ,新建 sprite 节点。然后将这几个东西连接起来。

画一个圆

编辑刚刚创建好的 effect , 开始编写。

uv 坐标是的原点在这里是左上角,u轴向右,v轴向下,范围是0~1

一般会把uv坐标范围转成-0.5~0.5这个范围。这样,图片的正中心刚好是(0,0)

vec2 uv = v_uv0 - 0.5;

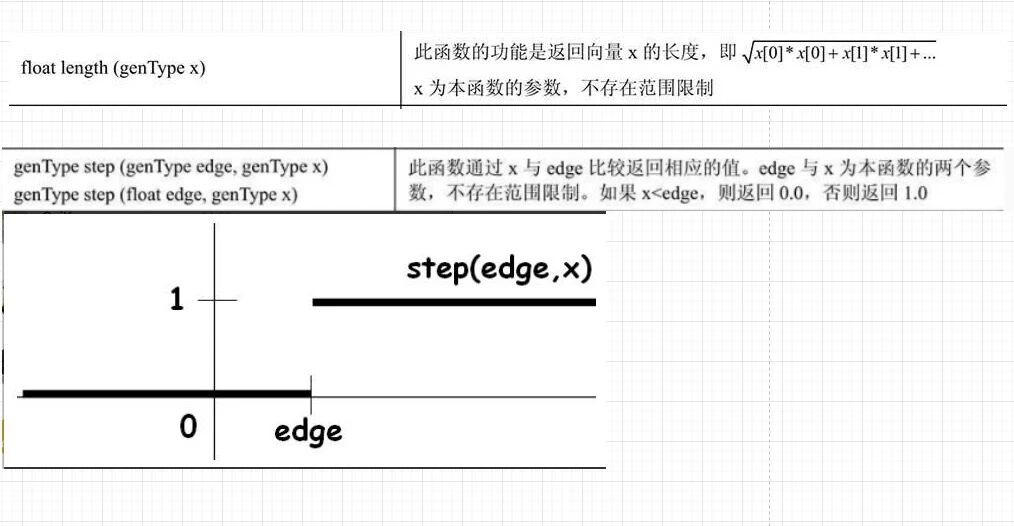

通过内置函数 lengthstep 可以帮助我们画一个圆。

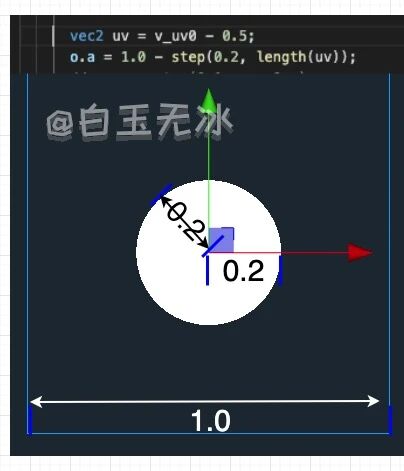

让距离中心距离小于0.2的点的alpha值设为1.0,代码如下。

vec4 o = vec4(1, 1, 1, 1);
vec2 uv = v_uv0 - 0.5;
o.a = 1.0 - step(0.2, length(uv));
gl_FragColor = o;

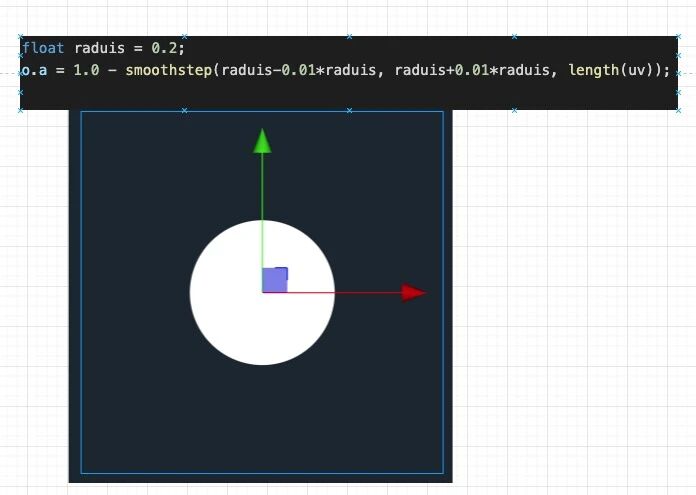

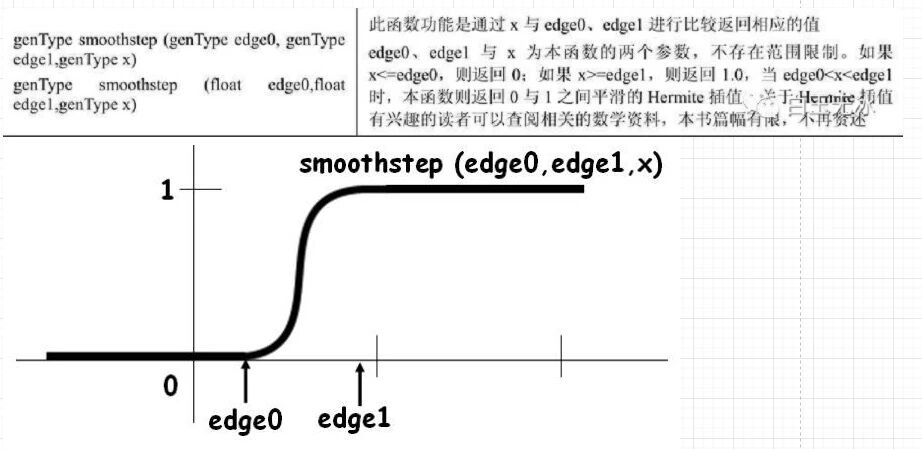

这看起来有点锯齿,可以用 smoothstep 消除锯齿。

float radius = 0.2;
o.a = 1.0 - smoothstep(radius-0.01*radius, radius+0.01*radius, length(uv));

把圆围成一个圈

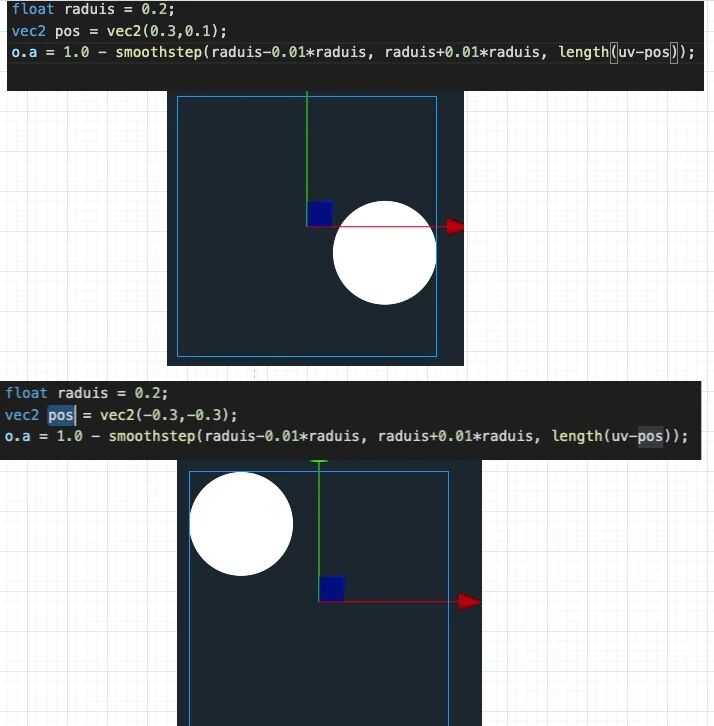

先看看怎么平移这个圆。

只需要减去一个坐标,就会往右下角移动。

可以把画一个圆封装成一个方法。

float circle(in vec2 uv, in float radius){
    return 1.0 - smoothstep(radius-0.01*radius, radius+0.01*radius, length(uv));
}

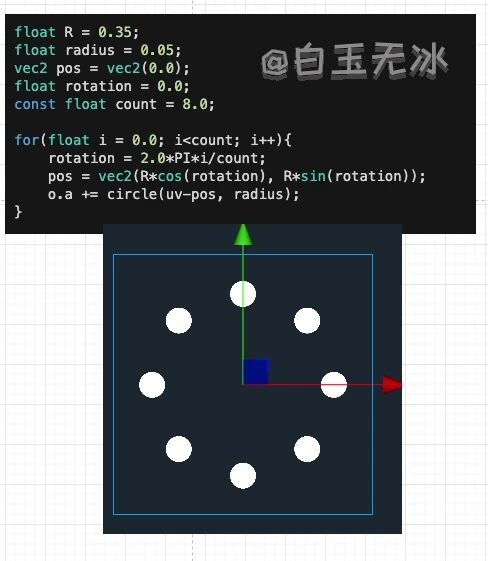

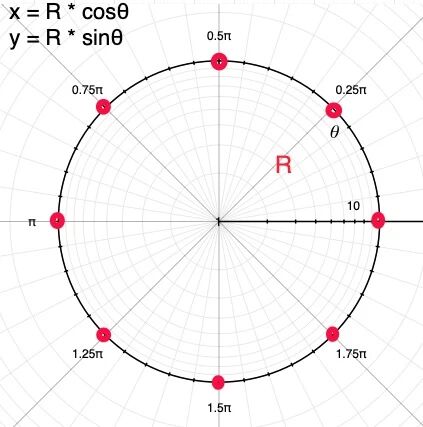

接着,画一堆小圆,把这些圆围成一个圈。只需要把这个圈平均分成多份,每一个圆都有一个角度,再根据半径和角度的关系,可以求出偏移坐标。

float R = 0.35;
float radius = 0.05;
vec2 pos = vec2(0.0);
float rotation = 0.0;
const float count = 8.0;

for(float i = 0.0; i<count; i++){
    rotation = 2.0*PI*i/count;
    pos = vec2(R*cos(rotation), R*sin(rotation));
    o.a += circle(uv-pos, radius);
}

动起来

cocos creator 中内置了一个 cc_time 变量,表示运行了多少秒。

float time = cc_time.x;

利用这个时间参数,我们可以给角度添加一个时间变化。

rotation = 2.0*PI*i/count + time*2.0*PI/5.0;

当然还可以添加一些颜色,大小的变化。

rotation = 2.0*PI*i/count + time*2.0*PI/4.0;
pos = vec2(R*cos(rotation), R*sin(rotation));
o.a += circle(uv-pos, radius * (sin(rotation*0.45)+1.0)/3.0 + radius/3.0);
o.r += o.a * (sin(i/count + time + PI*6.0/3.0)+ 1.0)/2.0;
o.g += o.a * (sin(i/count + time + PI*4.0/3.0)+1.0)/2.0;
o.b += o.a * (sin(i/count + time + PI*2.0/3.0)+1.0)/2.0;

小结

动手实践!在实践中成长!在模仿中学习!

总结一下实现过程,首先画出一个圆,再到画多个圆,最后再根据时间参数让他动起来,就能实现简单的 loading 效果喽。

以上为白玉无冰使用 Cocos Creator v2.3.3 开发"shader 动画之 loading"的技术分享。如果对你有点帮助,欢迎分享给身边的朋友。

视频讲解



完整代码
参考文章
