#小程序云开发挑战赛#【简易IOT】温湿度实时监控及开关控制小demo的设计

硬件——服务器——前端(APP)简易项目全实现

【一】产品功能概述:

1、能实时监控硬件所在地的温湿度,不限空间

2、远程的家电简易开关,硬件上以点亮LED灯进行模拟

展示网站:https://v.qq.com/x/page/u315399qtwq.html

项目的设计主要分为四个部分:①硬件选型;②硬件编程;③服务器搭建EMQ;④小程序编程

【二】硬件部分

一、选取

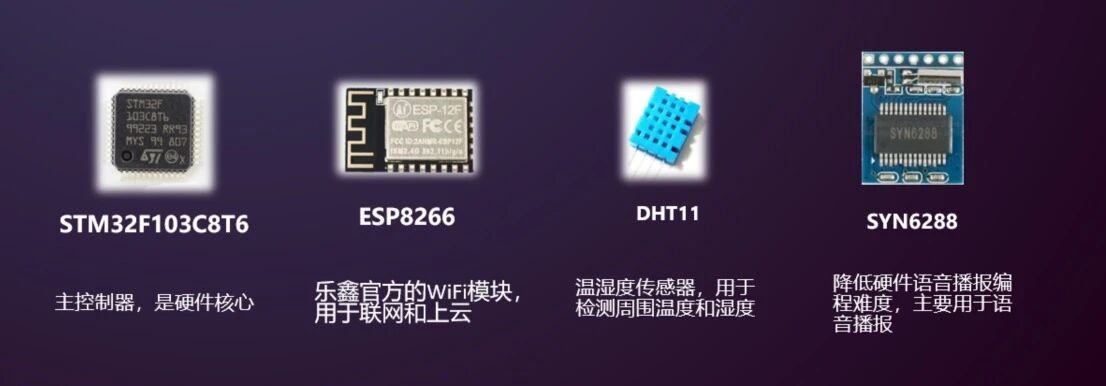

硬件上,主要选取单片机,esp8266,DHT11和SYN6288喇叭模块。

二、编程

1.采用的网络协议——MQTT

MQTT协议是一种消息订阅和发布为形式的网络通信协议。只要硬件和小程序用的是同一个服务器,订阅的是同一个主题,就能实现消息互通,进而用网络远程操控设备。消息之间以Json格式数据进行传输,根据不同对象设置不同键值对进行数据交互。该项目并没有涉及过于复杂的键值对数据。

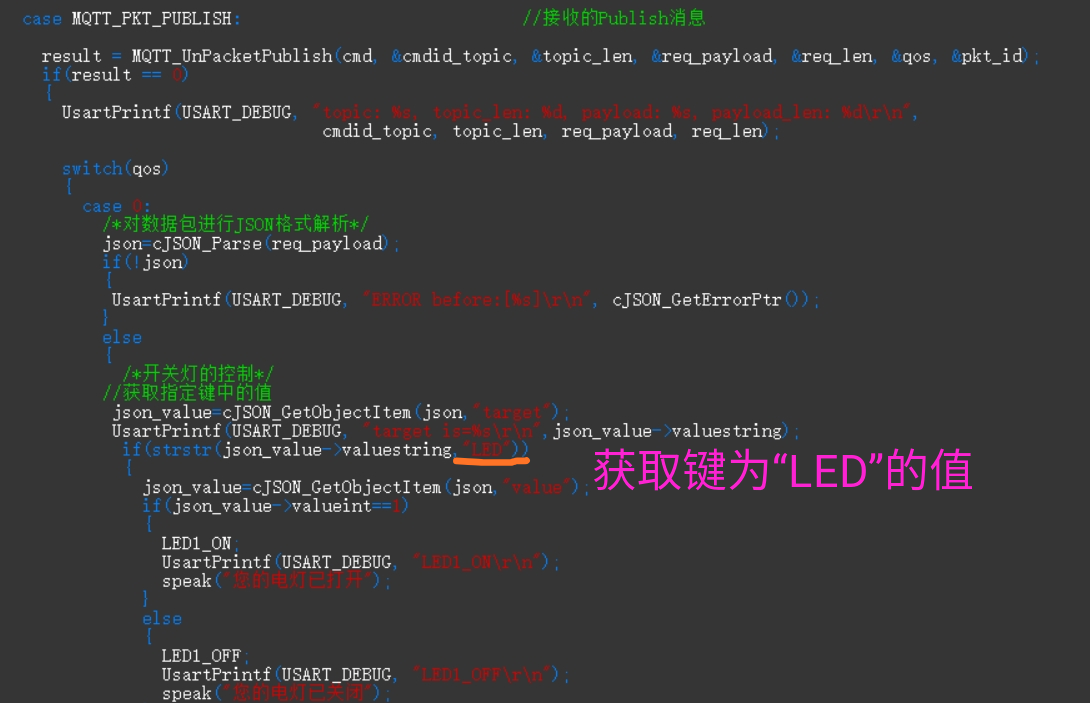

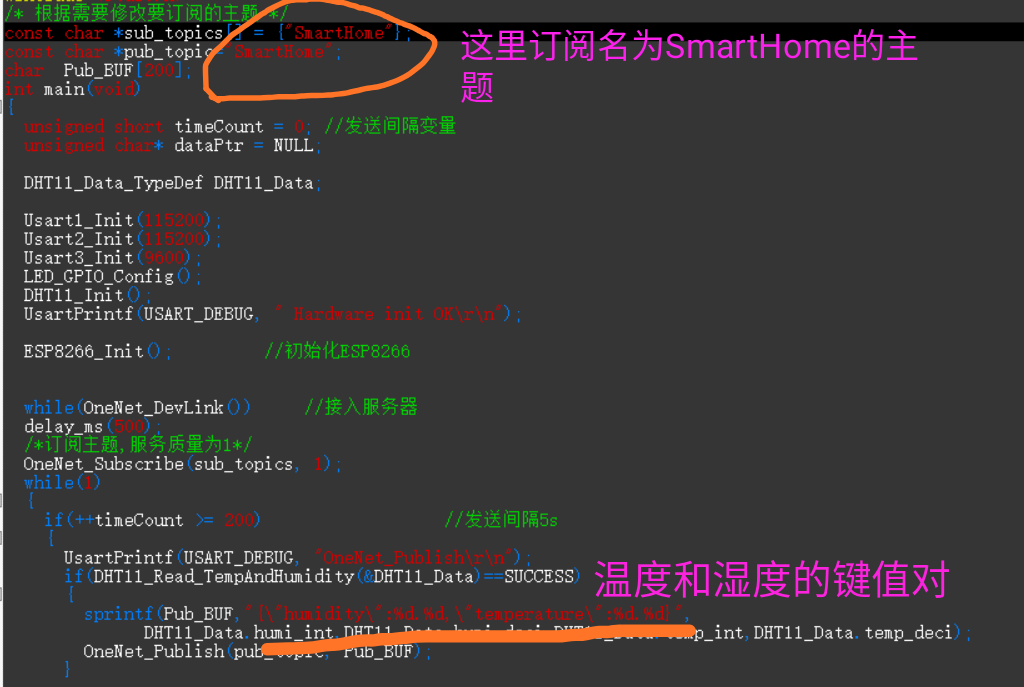

2.硬件上的主题订阅,Json格式数据

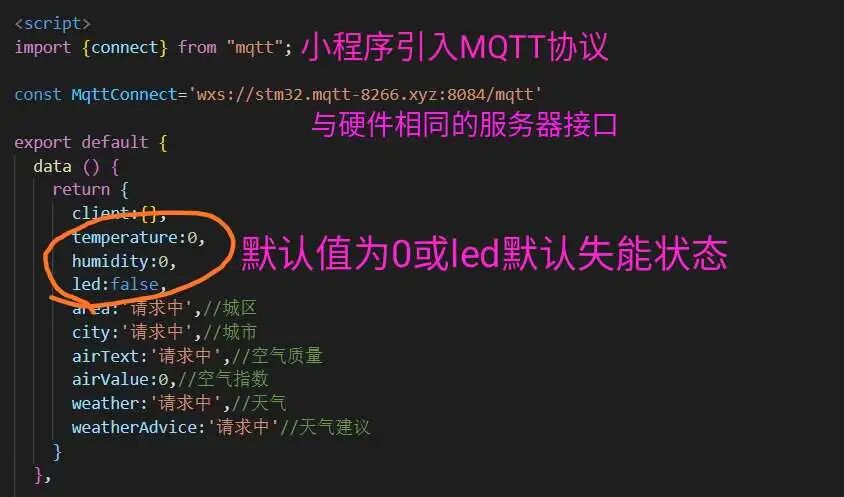

3.小程序与硬件关联

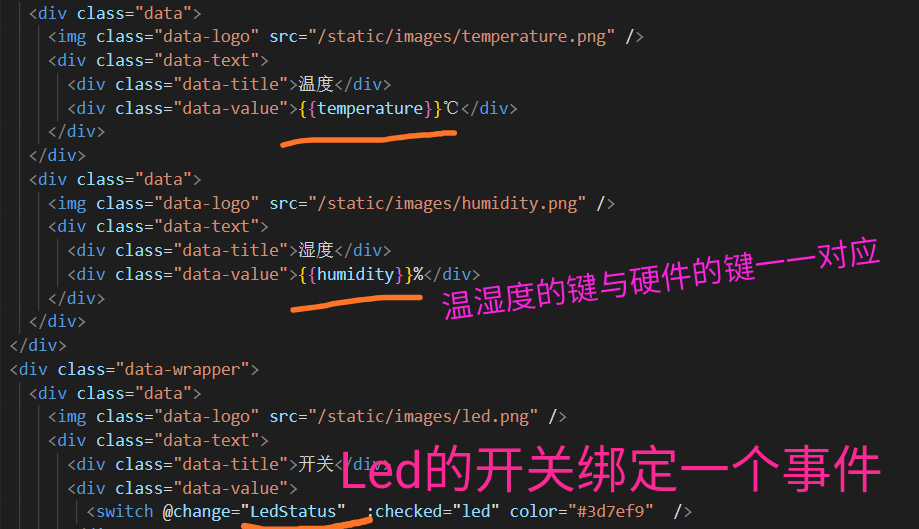

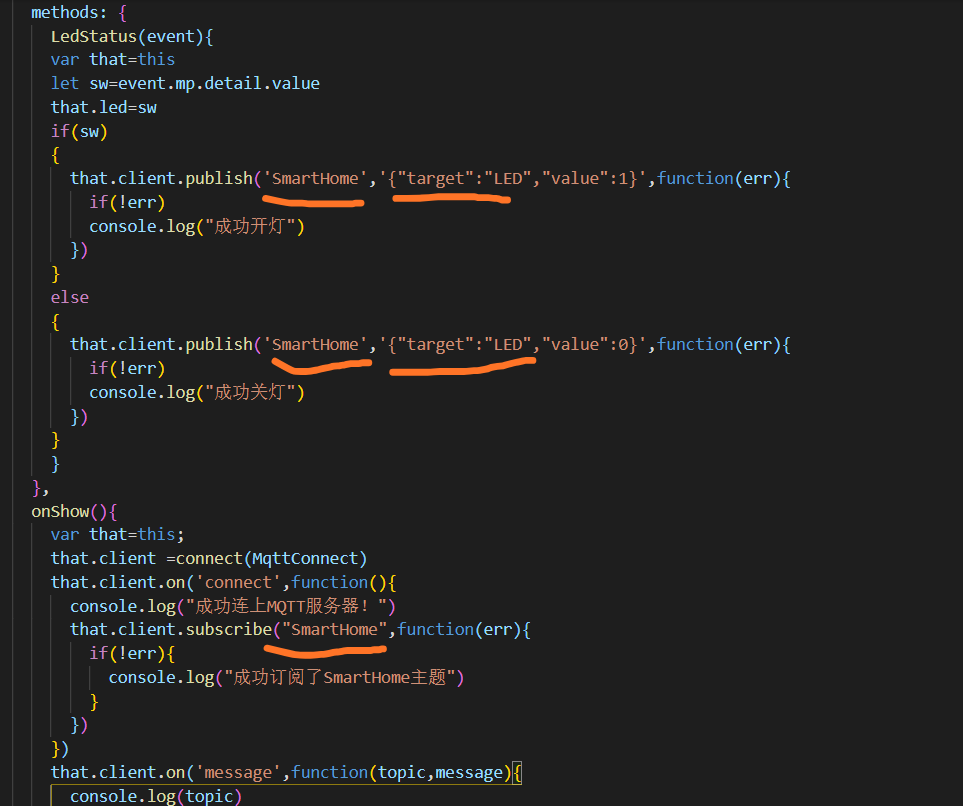

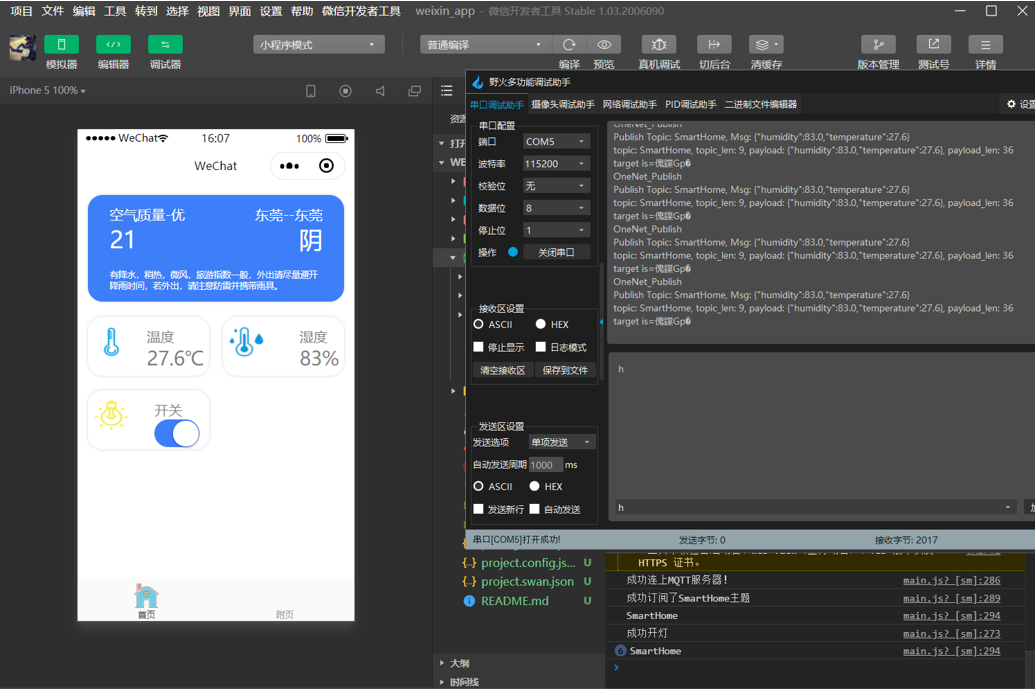

图三中,由于要说明的点较多,这里文字叙述;小程序和硬件都订阅同样的主题“SmartHome”,这样就可以实现温湿度数据的交互,中间靠服务器转接;像开关按钮这种,不属于简单的数据上传显示,这里小程序采用事件绑定,当开关组件反转时,触发事件,向SmartHome主题发布键为“LED”,值为“Value”的键值对数据,从而控制硬件。

【三】服务器搭建

一、引擎的选取

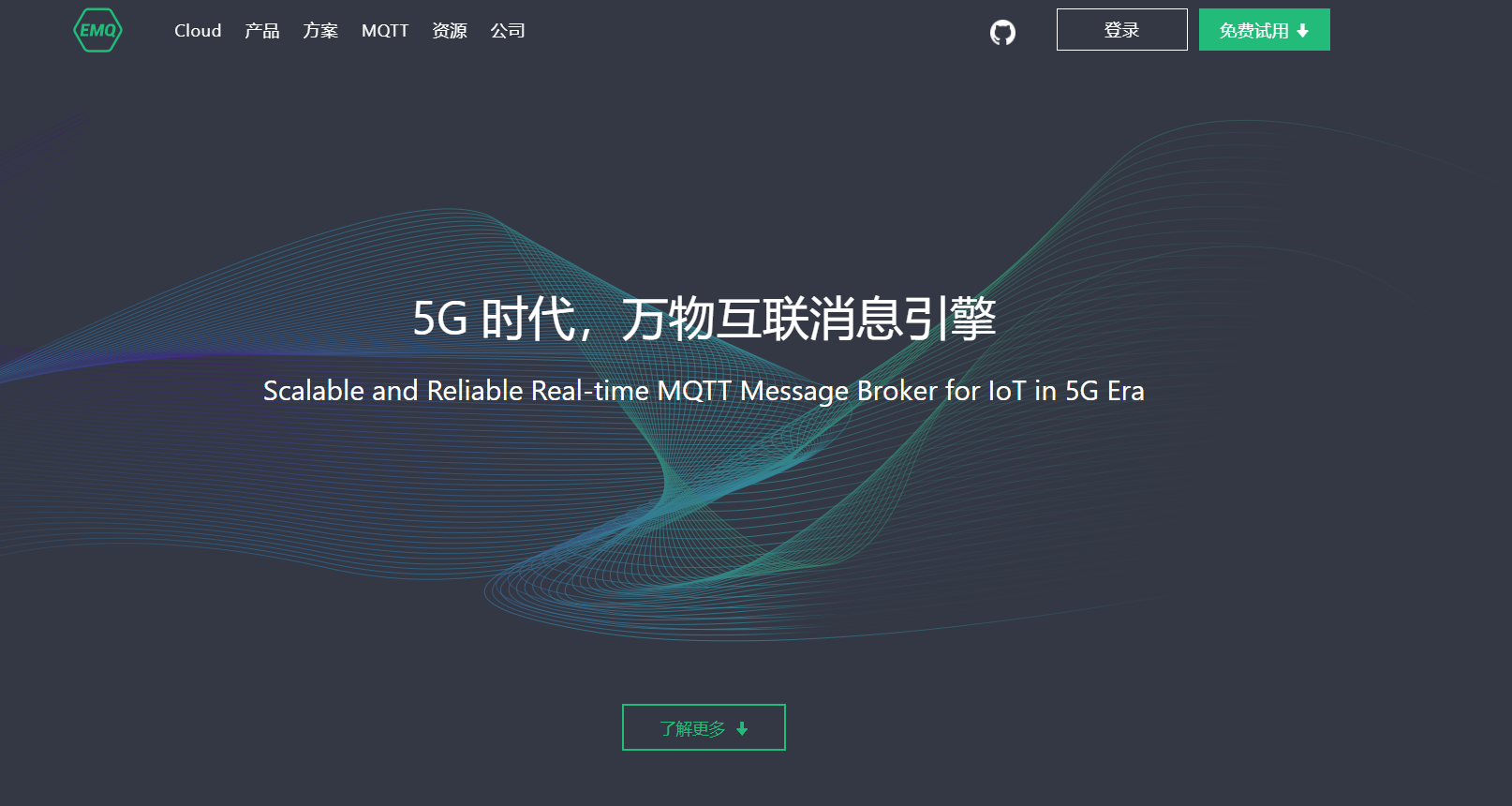

服务器引擎选用5G物联网引擎——EMQ

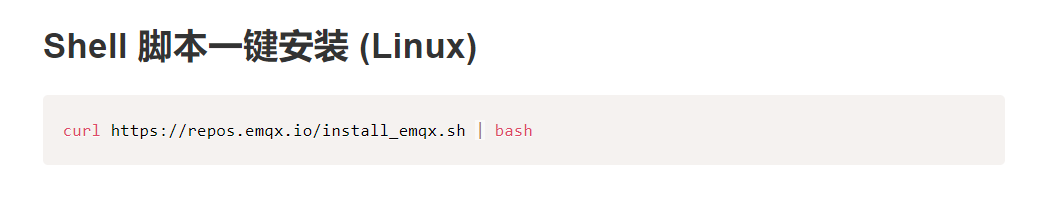

快速安装指令

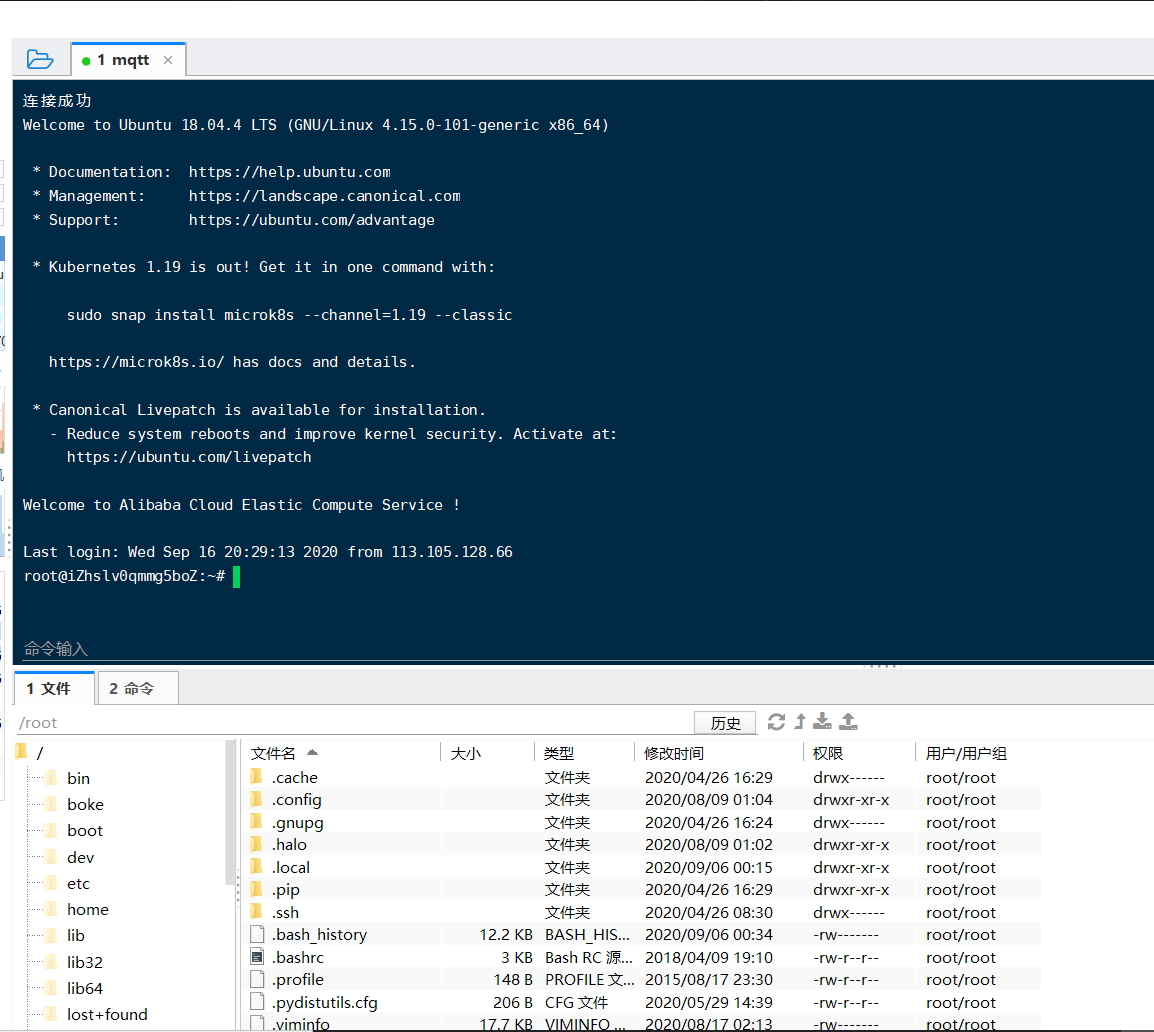

配置软件采用FinalShell


二、服务器的配置

因为微信小程序中的服务器接口要求采用wxs和域名,就需要给服务器配置个域名,并将SSL证书装进emq的证书目录,这里不是重点,就不赘述。

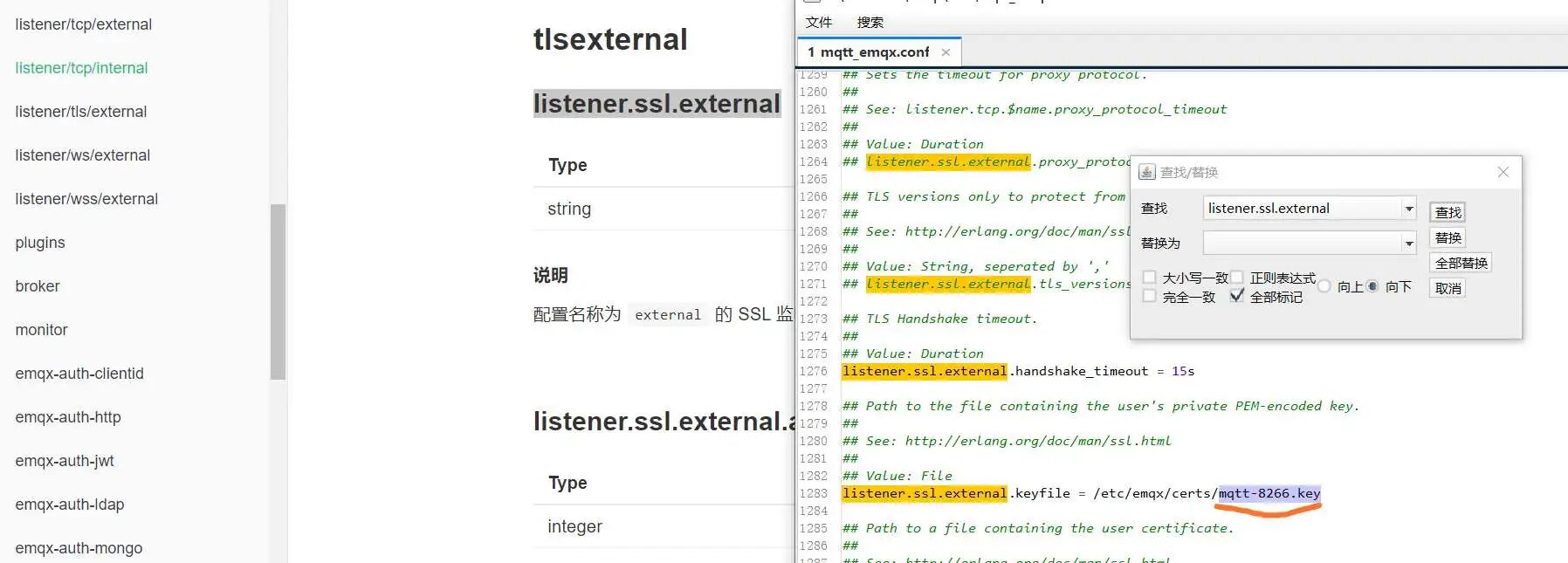

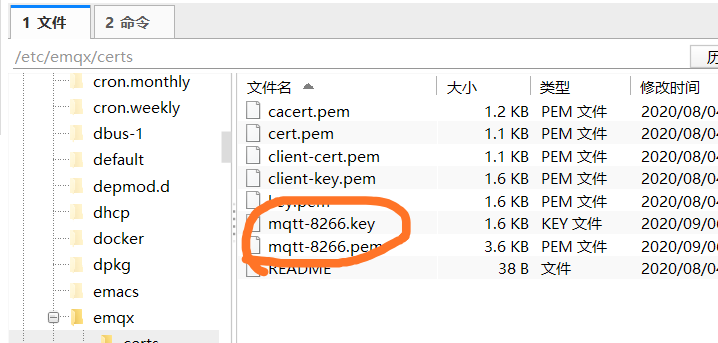

三、添加证书,使之支持wxs

把上述两个证书文件配置进configuration文件。这里也不是重点,不赘述。

到这里,我的'wxs://stm32.mqtt-8266.xyz:8084/mqtt'接口就可以使用了!!!

【四】小程序总体编程思路

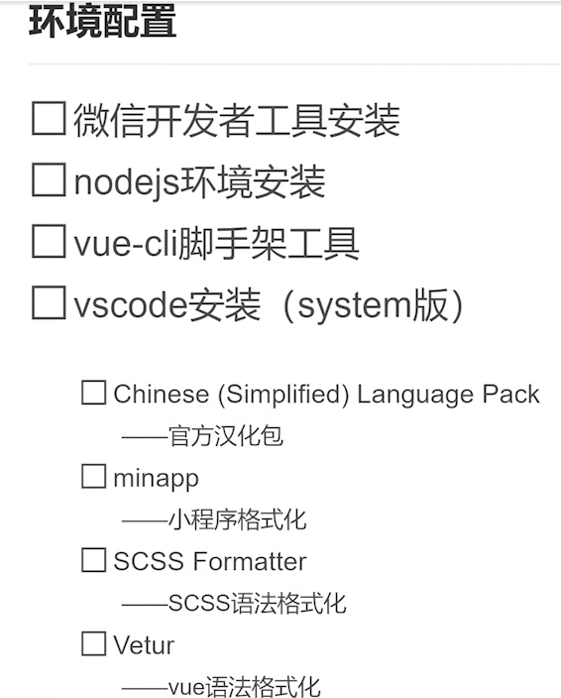

一、我的开发环境配置

二、工程模板的生成顺序

①mpvue快速模板生成命令: vue init mpvue/mpvue-quickstart weixin_app

②安装开发环境所需要的依赖: npm install

③安装SCSS语法的支持(主要用于改小程序图片和组件的排版) npm install -D sass-loader node-sass

④安装mqtt组件的支持 npm install --save mqtt

具体硬件与小程序联通方面的编程,已在上述介绍!!!

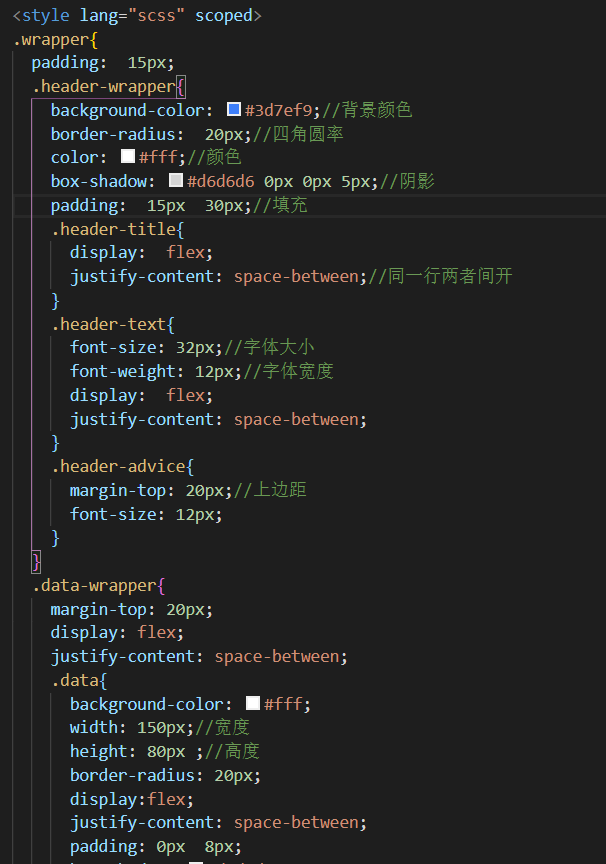

关于SCSS对布局的配置,主要采用B站博主的经验值进行配置


三、编程tips

本工程采用mpvue快速生成模板进行开发,我实际需要动的只有4-5个文件,手写代码量在500行左右。

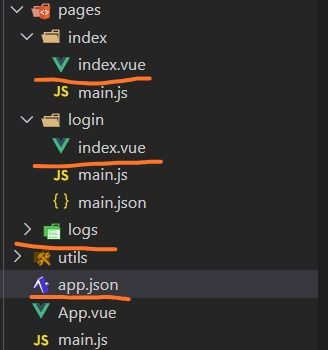

这几个需要动的文件分别是Pages下的app.json,Pages\index\index.vue,Pages\login\index.vue,Pages\logs\index.vue等

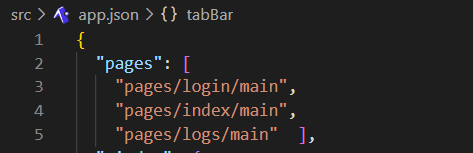

app.json文件下该部分,声明了小程序会调用的三个界面

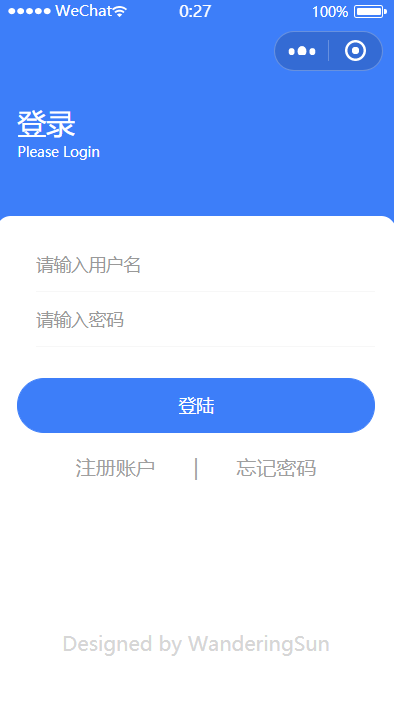

四、登陆界面的设计

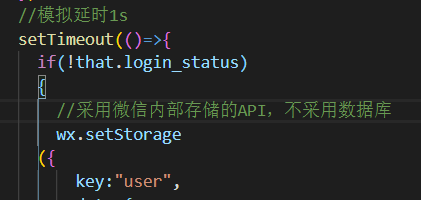

这个登陆界面,主要含有的元素有账户密码,以及“WanderingSun”为昵称的作者标识。在注册账户时,新增一个电话号码元素;忘记密码时,主要采取对输入电话号码核对来重置密码。这个登陆界面的设置没有用数据库,而是微信开发者工具API中自带的储存功能,具体体现在下面的函数

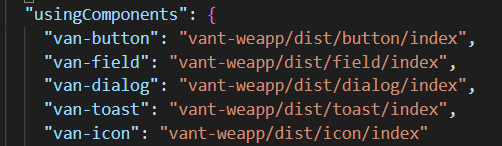

1、采用的Vant-Weapp组件库

主要调用的组件(在Pages\app.json下)

2、大概设计思路(具体请评委看源代码)

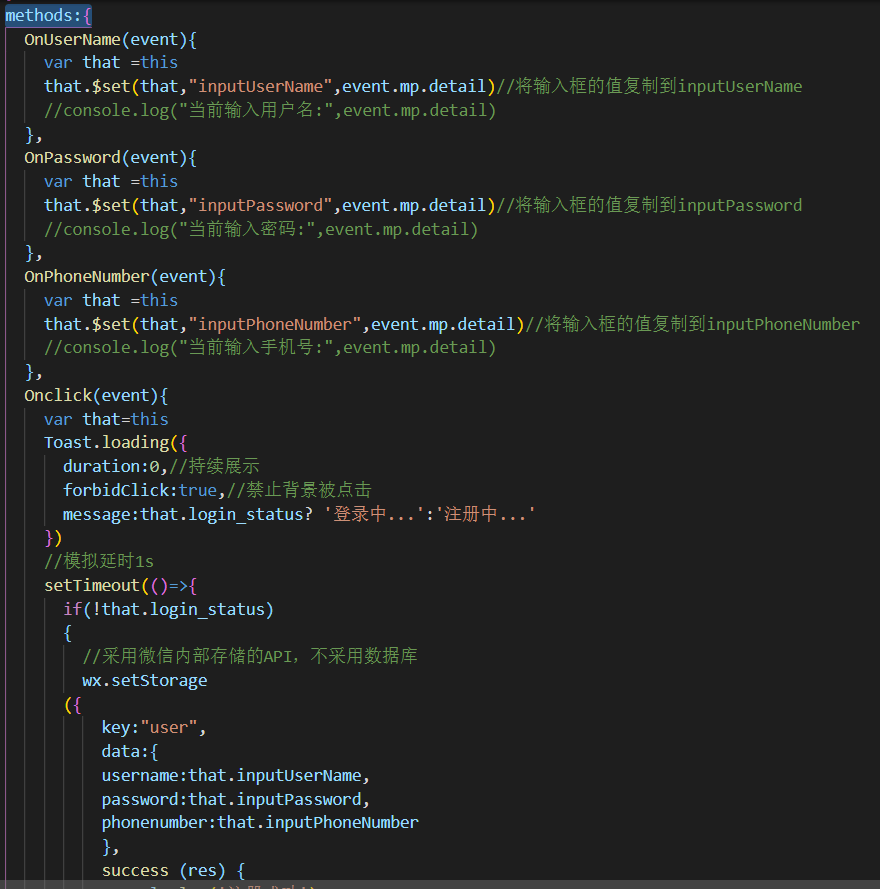

实现的大部分逻辑都在methods内的事件函数中。

设立的值:

用户通过在输入框组件内输入,触发事件,实时将输入的数据同步到输入框内,主要是methods里面的前三个事件。

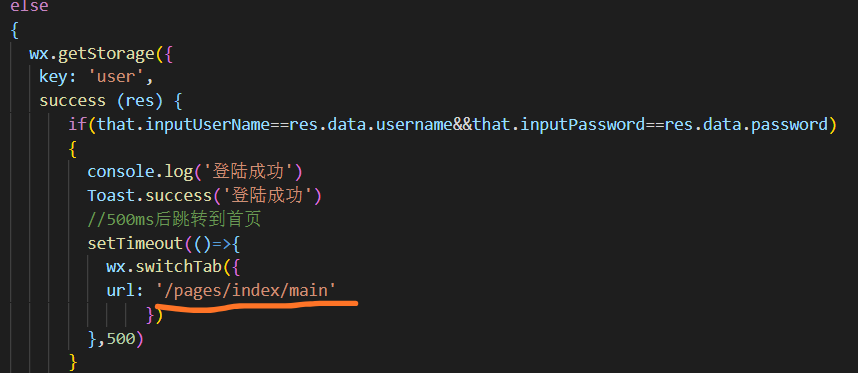

接下来是点击“登陆”键后,有一个判定机制,首先进行1s的模拟延时,展示“正在登陆”的动态组件,然后就是账密正确的判断,如果正确,则转入index的内容

其他关于注册,找回密码的事件逻辑也是类似,最主要的是注意页面的回转规划,避免卡死在一处。
