# 接入形式

为了简化设备对接难度，提升方案的集成度、安全性，我们提供设备SDK植入的方式进行对接。我们把设备SDK称为微信小微SDK(xiaowei SDK)，ASR、NLP、Skill等绝大部分能力整合在云端。xiaowei SDK通过简单有效的接口，提供外部服务，使接入设备具有智能对话、微信音视频通话、微信小程序、IoT设备控制等能力，并能通过SDK来获取QQ音乐、FM、新闻、天气等资源。

在xiaowei SDK中，主要包括以下部分:

底层框架(接口以device开头)
小微Core(接口以xiaowei开头)
音视频通话(接口以voip开头)
微信消息(接口以wechat开头)
小程序框架(接口以miniapp开头，暂未开放)

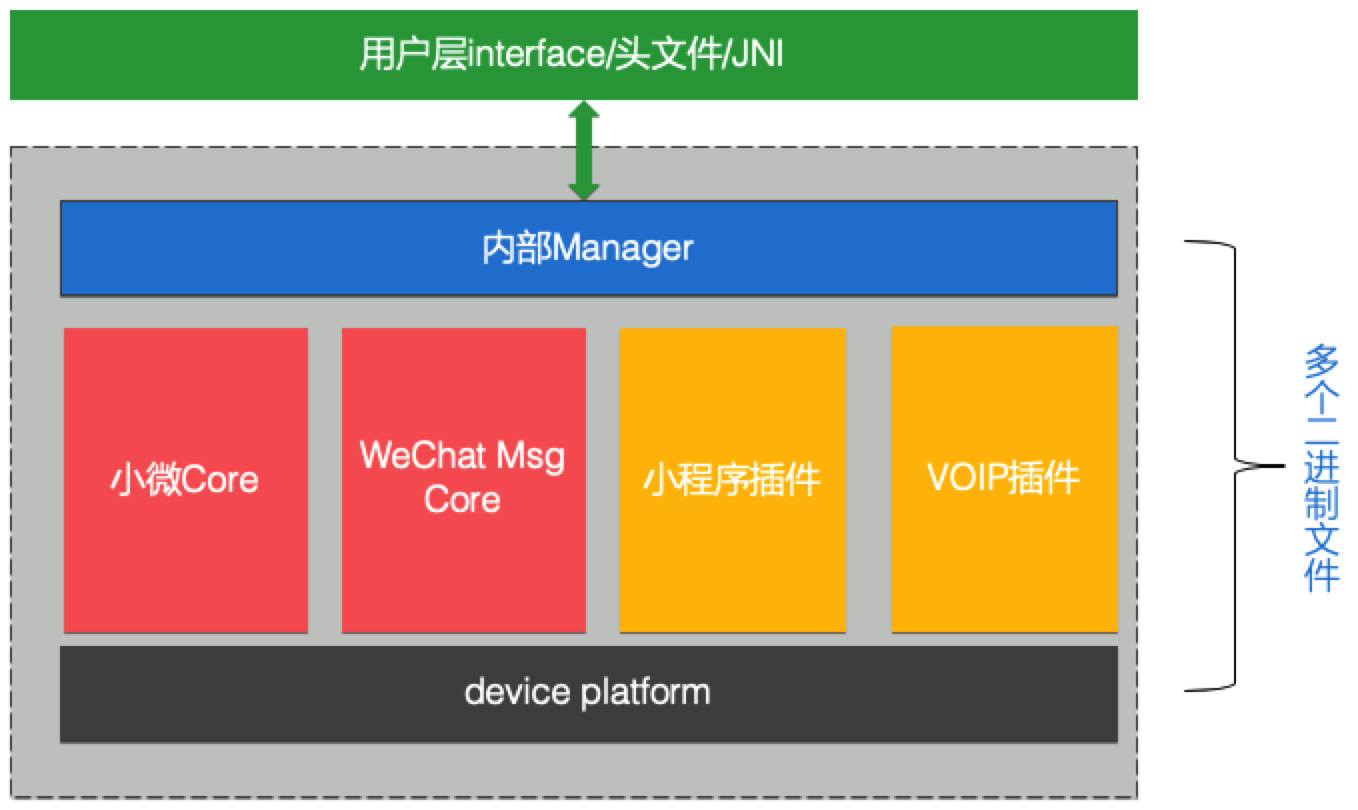

微信小微是一个大平台，它底层基于微信框架，负责SDK的底层接入，账号体系认证管理，并维护终端与后台的网络通道。底层除了支撑小微核心业务(xiaowei Core)外，还可以为其它业务(如voip)提供runtime。因此微信小微SDK提供给用户的是一个能力集合，在这个集合中除了小微以外，还包括微信音视频通话插件(VOIP)、微信小程序运行框架和微信消息收发。

architecture

小微Core是小微SDK中最重要的部分，它为设备提供智能对话能力，并且整合QQ音乐、企鹅FM、新闻、天气、百科、IOT控制等内容和资源。您可以使用小微与设备进行语音交互、点播音乐，也可以使用小微发起音视频通话、拉起小程序或发送微信消息。

# SDK提供的功能

# 小微的基础对话能力

小微设备APP接受音频或文本数据，对于音频数据进行实时的云端ASR解析。

# 小微丰富的媒体资源

# 微信音视频通话

为了简化交互逻辑，小微设备APP封装了音视频通话（voip）和联系人功能，这部分的activity和UI已经由小微完成，并适配了大部分分辨率，细节接口不对外开放。您可以通过指令来拉起联系人扫码绑定、联系人操作和voip通话界面。如果您发现我们的UI在您的设备上适配有问题，请联系我们解决。

# 腾讯视频语音控制

# SDK目录结构

目录	内容
/DeviceSDK/release	SDK二进制文件
/DeviceSDK/interface	C风格的SDK接口
/Device/CtrlModule	开源的控制层
/Device/Demo_Android	开源的安卓Demo工程以及控制层和SDK的JNI代码
/Device/Demo_Mac	Xcode测试工程，同时也是linuxDemo

# 详细指引

上述内容的详细指引请参考以下说明，在此之前，建议您先阅读后面的内容，以便对SDK有整体的了解。

# 登录并启动小微服务

接入小微前，首先需要在小微的官方平台上注册，并获得产品标识ProductId(PID)。PID唯一标识了您的产品，假如您有两款不同的产品，建议申请两个PID，OTA以及其它定制服务以PID为粒度。

小微后台采用签名认证方式来确保您的设备的合法性。对于每一个PID，您需要使用我们提供的shell脚本或c++算法源代码或windows工具来自己生成一组秘钥对，并将公钥publickKey提供给我们；对应的私钥privateKey您应妥善保存，后续用于对您的设备进行签名，签名算法为ecdsa，具体信息可以参考对应的readme。我们获得公钥后，会为您分配一个秘钥版本KeyVersion(未来您可以更新秘钥并替换版本)。这个流程在网站上有详细说明，这里不赘述。

# Login参数

在与设备APP建立连接后，需要调用登录接口，需要传入以下5个参数:

SN 设备serial number，字符串，应保证每台设备拥有唯一的SN
Licence 利用私钥对SN的签名结果(SN = ecdsa(SN, privateKey))，显然这也是设备唯一的
KeyVersion 签名使用的秘钥版本，在官网上传publicKey时获得
PID 一个系列的产品PID均相同
appuin 与PID对应，注册时获得

# 特别说明

一般的，privateKey应保存云端或产线中，在设备生产时生成上述5个参数，并烧录在设备中。建议不要将privateKey和签名算法保存在设备中，这样安全无法得到保证。
在测试阶段，我们可以提供少量的测试账号供您直接使用。
切勿多台设备以相同账号登录，会导致互相踢掉线

# 语音请求

# 采音

在初始化完成后（DEVICE_NOTIFY.on_login_complete(0)），即可调用小微相关接口来发起小微语音请求。语音请求对音频数据的要求和注意事项：

16位，16kHz，单声道pcm数据
分片提交，每片大小为64~6400个数据点
SDK不会对声音进行压缩之外的任何处理，设备需要自行实现软硬件降噪和回声消除，以便达到更佳的识别效果
小微团队会对设备的采音质量进行评估，您的设备采音质量需要达到相关规定

# 唤醒

设备唤醒由厂商自行实现，也可使用小微团队提供的唤醒方案。小微同时支持本地唤醒云端校验功能，可参考接口具体文档。在某些情况下，小微会主动要求设备唤醒，如多轮对话，此时厂商应按照小微的要求直接唤醒设备，并发起语音请求。注：当闹钟响起时，无屏设备唤醒或触碰任意按键即结束闹铃，有屏设备唤醒或触碰按钮即结束闹铃。

# 发起请求

# 简介

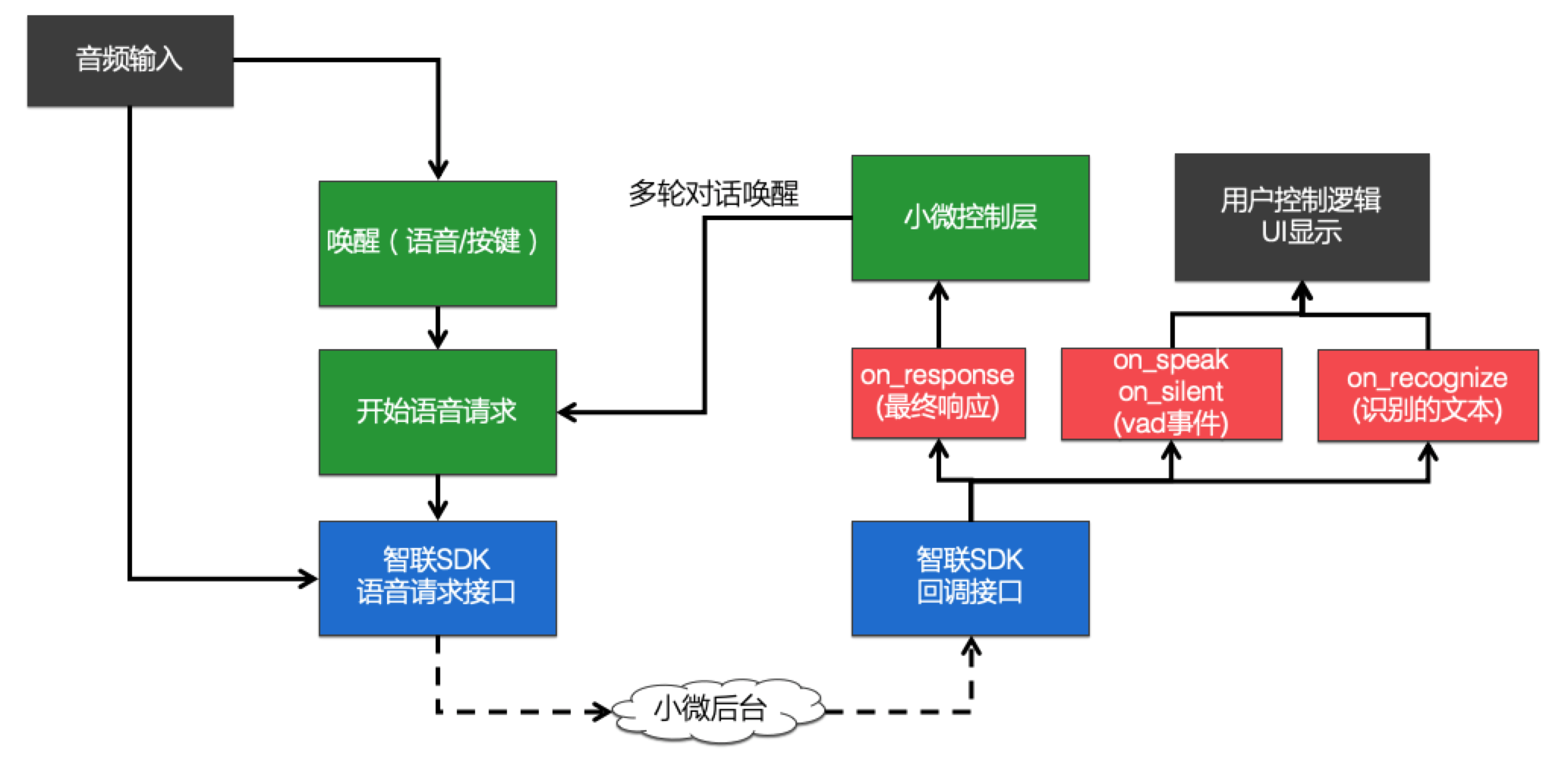

文本请求只需调用一次请求接口，语音请求则需要多次调用，以语音请求为例，您需要多次使用xiaowei_request(...)接口不断将语音数据发送给小微SDK，SDK会将数据压缩并上传至后台进行识别，在这个过程中，您会通过相应的回调接口(on_request_callback(...))收到一系列的ASR事件，如检测到说话，获得ASR结果等。在设备端可以进行相应的UI展示。一般的语音请求流程如下：

ASR

其中 Event 一般都会遵循如下顺序回调：

xiaowei_event_on_request_start (一轮对话开始)
xiaowei_event_on_speak（开始说话）
多个xiaowei_event_on_recognize (持续收到中间结果)
xiaowei_event_on_silent (静音)
xiaowei_event_on_response (收到响应)
xiaowei_event_on_idle (一轮对话结束)

如上文所述，int xiaowei_request(char *voice_id, XIAOWEI_CHAT_TYPE type, const char *chat_data, unsigned int char_data_len, XIAOWEI_PARAM_CONTEXT *context)是小微最关键的接口，语音或文本数据从这里输入。

当语音或文本请求时，每一轮请求有个唯一的ID（voice_id, 需要先初始化长度为33的char，并将指针传入，接口返回时会memcpy voiceID到该指针），将返回空的ID。在一轮语音请求中，您需要多次调用该接口，每次返回的voiceID均相同。这个接口是一个同步接口，返回0意味着请求成功发送。在请求过程中，会有若干事件从on_request_callback(...)接口中返回。

XIAOWEI_PARAM_CONTEXT 是请求的上下文信息，每次请求都需要携带，这是维护多对话的标识，同时也配置了对话的一些属性，首轮请求时context应为空，多轮请求时应携带上一轮请求最终响应中的这个参数。在每一轮请求中，第一次调用xiaowei_request(...)时应将context.voice_request_begin置为true。

# 注意

考虑到性能原因，小微SDK的请求和回调使用同一线程，因此，在小微的回调函数中，不应再直接调用小微SDK的接口，否则可能导致死锁。如果某些情况下线程切换的确有难度或者开销过大，请单独咨询我们。

# 特别说明

小微SDK提供文本请求的方式，即跳过ASR这一步，此时每次请求您只需要调用一次请求接口即可，此时requestData即为请求文本：

xiaowei_request(xiaowei_chat_via_text , requestData, context);

# 流程总结

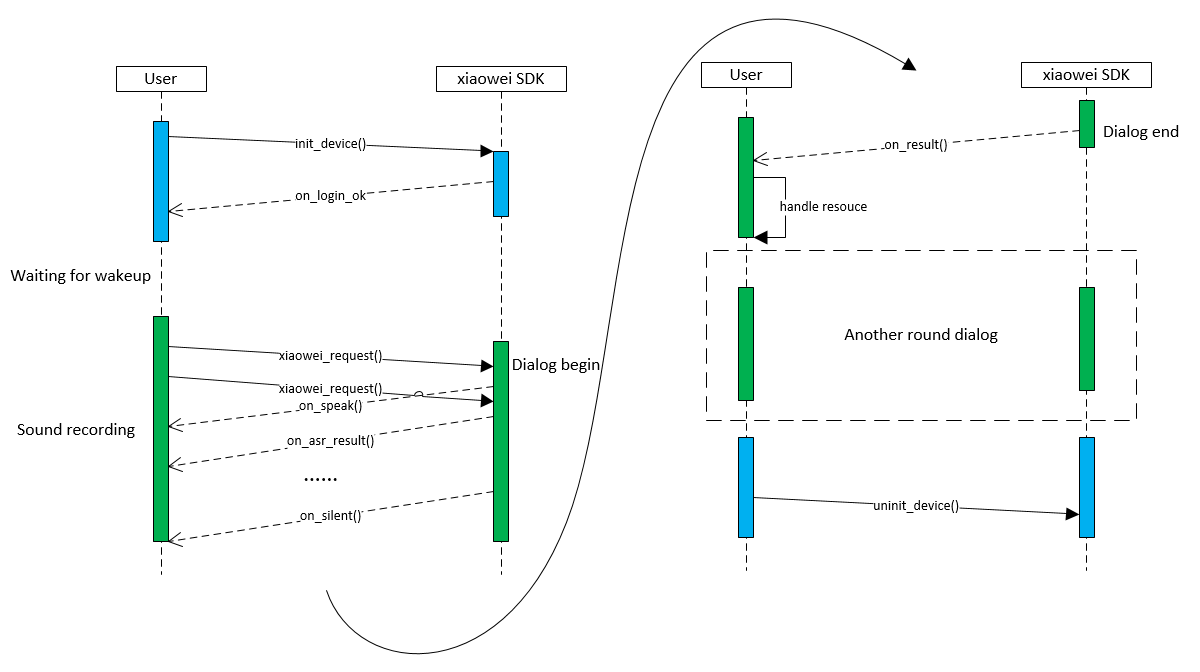

这里通过下面一张图，简要总结一下使用小微的流程 step

初始化小微device，并等待成功
自己唤醒，与小微无关
调用request接口发送第1个语音包
收到on_request_start回调
调用request接口发送第2个语音包
调用request接口发送第m个语音包
收到on_speak回调
调用request接口发送第n个语音包
收到on_recognize回调，拿到ASR实时结果
调用request接口发送第k个语音包
收到on_recognize回调，拿到ASR实时结果
调用request接口发送第p个语音包
收到on_silent回调，停止发送语音包
等待一小会儿
收到on_response回调，获得NLP结果和资源
对小微而言，对话到此结束，收到on_idle
用户自己处理资源和控制命令(或者是我们提供的开源控制层)
结束

上述流程是一个最标准的流程，当然在这个过程中可以主动停止对话，或者主动发送静音包，这在接口说明中有详细描述。如果用户发起的是文本请求，那么上述过程第3步就变成了发送文本请求包，5到第13步就不存在了。

# 最终响应

在上述中的流程图中，有一个on_response事件，即在回调中拿到了最终响应，也就是获得了NLP的结论和资源。这里详解一下response的数据结构，即XIAOWEI_PARAM_RESPONSE

# XIAOWEI_PARAM_RESPONSE详解


	/**
     * 场景信息，请求命中了哪个技能，根据不同的技能做不同的响应，如音乐就打开播放器播放
     */
    XIAOWEI_PARAM_SKILL skill_info;

    /**
     * 上一次的场景信息，(也就是当前的场景)
     */
    XIAOWEI_PARAM_SKILL last_skill_info;

    /** 全局错误码，参考deviceCommonDef.h */
    int error_code;

    /** voiceID */
    char voice_id[33];

    /**
     * 上下文信息，关注里面的sessionID，如果非空则说明对话未结束，设备应该继续发起请求，并携带此context
     */
    XIAOWEI_PARAM_CONTEXT context;

    /** 最终识别出的请求文本 */
    const char *request_text;

    /** response_data的类型定义，除非特别定制，否则无需关注 */
    unsigned int response_type;

    /**
     * 响应扩展数据，json格式
     */
    const char *response_data;

    /**
     * 用户扩展的意图信息，json格式，用户定制的需求在这里以json形式返回
     */
    const char *intent_info;

    /** resource_groups的大小 */
    unsigned int resource_groups_size;

    /**
     * 资源集合list，注意这是一个指针，也就意味着当callback函数return时，其资源会被释放，需要您自己hold这些资源。
     */
    XIAOWEI_PARAM_RES_GROUP *resource_groups;

    /**
     * 向下是否有更多资源
     */
    bool has_more_playlist;

    /**
     * 是否有历史记录，如果有，就可以拉取历史
     */
    bool has_history_playlist;

    /**
     * 资源是否可以暂停恢复
     */
    bool is_recovery;

    /** 这个响应的资源是通知或者提示，不应该影响当前该场景的列表变化，只是插播一下。例如音乐场景中询问"现在在放什么歌"，"周杰伦 稻香"这个TTS就是这种资源。 */
    bool is_notify;

    /** 唤醒结果，XIAOWEI_WAKEUP_FLAG，0表示非该类结果，1表示唤醒校验失败，2表示唤醒成功并且没连续说话，3表示说了指令唤醒词，4可能为中间结果，表示唤醒成功了，还在继续检测连续说话或者已经在连续说话了。
 */
    unsigned int wakeup_flag;

    /**
     * 资源列表拼接类型，拼接到当前列表前面、后面、覆盖列表等
     */
    XIAOWEI_PLAYLIST_ACTION play_behavior;

    /**
     * 资源列表类型，可能为当前列表、历史列表等类型
     */
    XIAOWEI_PLAYLIST_TYPE resource_list_type;

    /** 响应文本 */
    const char *response_text;

    /** 控制指令，例如播放、暂停、音量大，XIAOWEI_DEVICE_CMD */
    unsigned int control_id;

    /** 控制指令对应的控制值 */
    const char *control_value;

    /**
     * 向上是否有更多资源
     */
    bool has_more_playlist_up;

# skill_info

这轮请求命中了哪一个技能，如音乐、闲聊等，一般来讲用户应根据命中的不同技能进行不同的操作，如打开音乐播放器，加载UI等。

# last_skill_info

这个和skill_info结构一样，标识了您当前处于的skill状态，这个状态事实上是依赖于您的状态上报的，这在后续有详细说明。

# voice_id

这个响应针对哪一次请求，voiceID唯一标识了一次请求。

# context

上下文信息。每次请求您都需要携带一个context，同样在返回时您会获得一个context。在context中维护了多轮对话的状态，当您收到响应时发现context中申明了id和speak_timeout时，则表明这是一个多轮对话，在下次请求的时候带上这个id标记。关于context的具体说明请参考接口说明。

# response_data

这个字段主要针对一些自定义技能，小微APP在responseData中返回某些技能所需的额外数据或资源。

# intent_info_for_user

这个字段向用户暴露意图槽位以及用户定制的一些返回。该字段默认不返回任何数据，如果您需要定制化某些内容，请与商务联系。

# resource_groups

小微返回的资源全部位于这里。 resource_groups是一个二维数组，在每个元素中又有若干个resources(XIAOWEI_PARAM_RESOURCE)，resources代表一个具体的资源。

在正常情况下，是按照二维数组的顺序一个一个进行播放。如果发生用户主动切换“上一首”、“下一首”操作，则需要按照Group这个一维数组的维度进行切换。具体的意义可以参考下图：

正常情况下先播放resource_groups[0].resources[0]，然后播放resource_groups[0]. resources[1]，当第一个resource_groups的资源全部播放完毕之后，播放第二个resource_groups。而当切歌时，则应该从resource_groups[0]直接切换到resource_groups[1]。

# has_more_playlist

这个字段表示是否还有更多的资源可以拉取，在某些skill下，例如音乐，点歌时只会返回若干首(默认6首）资源，当您快要播放完毕的时候，可以调用资源拉取接口来获得更多的资源。

# has_history_playlist

在某些sikill下(目前只支持音乐)，我们还为您维护了历史播放列表，当用户使用上一首功能到第一首的时候，可以调用拉取历史列表的接口来获取历史歌单。

# recoveryAble

当前资源(resource_groups)被打断后是否应该继续播放。例如音乐一般就是可以继续播放的，当设备播放音乐时，如果与小微闲聊几句，聊完之后音乐应该恢复播放。天气就是一种不能恢复播放的资源，当询问小微天气后，小微正在播报天气的过程中如果打断她，后续就不应该再播放天气了。

# is_recovery

这个字段表示当前资源是否是一个notify资源。对于notify资源，不应该对当前的资源列表产生任何操作，这里在下面play_behavior里面有体现。notify资源应该单独起一个线程去播放，播完就释放。在我们的Android Demo中，当收到notify资源时，当前正在播放的资源音量会降低到20%，然后另起一个播放器播放notify，二者叠加。当notify播放完毕后，当前资源恢复100%音量。常见的notify例子是，播放音乐的时候对小微说收藏这首歌，然后收到notify:"收藏xxx成功"。

# play_behavior

资源列表拼接类型，如替换当前列表、插入尾部、插入头部等。

# resource_list_type

当前列表或历史列表，某些技能，如音乐，会在云端存储播放的历史列表，以便每当用户主动想要听上一首时，永远能够回到他真正听过的上一首。这个依赖于设备的状态上报。当存在历史列表时，设备可以主动调用通用请求接口去拉取，一般来说历史列表不参与播放循环。

# response_text

小微回答对应的文本，一般来说resource_groups[0].resources[0]就是这句话的TTS。

# control_id

控制指令ID，例如播放、暂停等。当这个值为0时，表示默认操作，也就是按顺序播放(处理)所有资源。注意当某次返回既有资源又有control_id时，应该先按照play_behavior处理资源，然后再执行控制指令。

# control_value

与control_id对应，某些控制没有control_value，例如暂停。而某些控制则有，例如快进到某个位置，这个value就是快进到的offset值。

# 状态上报&厂商约束

由于控制层是开源的，小微SDK并不知道您的设备当前状态。另一方面，您的设备可能有物理按键，用户可以通过按键来对设备进行操作，这个过程小微SDK也是不知道的。然而很多场景下，小微SDK是需要知道设备状态的，如小程序可以实时显示设备状态，又例如您询问小微，这首歌是谁唱的，小微是需要知道设备当前播放状态的。

# 厂商约束

由于上述原因，我们要求您必须按照我们的规则来上报当前设备状态，否则你的服务将得不到保证。状态上报接口为：

int xiaowei_report_state(XIAOWEI_PARAM_STATE *state);

您应该在设备状态变化或者收到需要上报的控制指令之后及时上报，只需要上报大资源，即打断后能够恢复的资源(is_recovery = true)，例如音乐，FM。无需上报小资源，例如TTS播放。这里列举一下常用场景的上报：

切歌：报2次，首先第一首歌abort、然后第二首歌start(如果可以的话，先报preload，再start)。
播放过程中唤醒了开始语音请求(这时候正常音乐是要暂停的)：上报paused
操作2点了一首新歌，并且要准备播放了：先报刚才那首暂停的歌abort，再报新歌start
操作2问了一下天气或者闲聊：首先无需任何上报，音箱播放天气或者闲聊的TTS，对话结束之后正常逻辑应该恢复播放音乐，然后这时候上报resume。
该播放的东西播完了，无事可做：上报idle
一首歌自然播放完毕，开始播放下一首：上报第一首stop，再上报第二首start
所有的URL资源，如果可以的话，start之前先报preload
播放列表资源全部播放完毕，退出播放，上报finished，注意携带skilid。此时如果自动去播放别的了，就该报什么报什么，如果什么也不播放了，就上报idle。

服务器有时会主动下发一些消息推送，当设备收到推送的消息时，需要设备去处理播报tts。我们要求您必须按照我们的规则去处理。否则你的服务将得不到保证。如：开机提示；iot设备控制结果或查询结果的推送等。注：服务器会过滤，避免在休息时间下发消息。

# 微信互动

微信互动支持的资源类型包括音乐、图片、文件、视频、地理位置、公众号文章。

音乐资源复用音乐技能，使用“音乐”skillId和数据格式。

其他资源类型使用“微信互动”技能skillId：“8dab4796-fa37-4114-1000-7637fa2b0001”。设备通过解析resources来获取分享的具体内容。

format标识资源内容类型，包含：

/** @brief Resource format define*/
typedef enum _xiaowei_resource_format {
  ...
  xiaowei_resource_image_share = 10,  /// Share image*
  xiaowei_resource_file_share = 11,  /// Share file*
  xiaowei_resource_poi_share = 12,  /// Share poi*
  xiaowei_resource_video_share = 13,  /// Share video*
  xiaowei_resource_url_share = 14,  /// Share url*
  ...
} XIAOWEI_RESOURCE_FORMAT;

extend_buffer放置公共信息，例如分享人昵称，分享人头像。

{
    "share_user": {
        "nickname": "",
        "headimgurl": ""
    }
}

content为资源内容，下面具体介绍每种资源的格式

# 图片

{
    "download_url": "",
    "enckey": "0"
}

下载后的图片是加密的，需要根据enckey解密后才能展示。解密接口

# 文件

{
    "type": "pdf",
    "name": "xxx.pdf",
    "size": 0,
    "md5": "0",
    "download_url": ""
}

无加密，下载后需要更改文件名和文件后缀

# 视频

 {
    "type": "",
    "size": 0,
    "md5": "",
    "url": ""
}

无加密

# 地理位置

{
    "latitude": 39.983982086,
    "longitude": 116.308128357,
    "scale": 15,
    "label": "北京市北京市海淀区北三环西路66号",
    "name": "彩和坊路"
}

# 公众号文章

{
    "url": "",
    "title": "",
    "des": "",
    "appname": ""
}
