# 在自动化测试中，使用图片对比能力说明

图片对比能力一般作为自动化测试的补充能力，可用于比较稳定的小程序页面，在版本更新时，通过UI是否一致来校验是否改动到原有的功能。

# 使用前必读

在使用图片对比能力前，首先需要了解以下几点：

• 使用限制：目前只有 录制回放 和 自定义测试 测试类型，才能使用图片对比能力
• 基准图片：基准图片是用于和测试报告图片对比的模板，即报告中图片要和谁去对比
• 对比规则：设置基准图片后，报告中遇到对比图片时，且满足**”5个相同“**（相同小程序AppID，相同机型，相同页面path，相同名称，相同截图类型）条件的图片才会进行对比。
• 判定方式：图片对比算法和选择SSIM（默认）或视觉对比，后文有详细介绍。默认采用整张图片对比。为了提升可用性，云测也支持在区域对比能力
• 对测试结果影响：图片对比不通过时，测试结果会标注为 不通过，问题分类是 图片对比错误/异常

下面详细说明使用流程

# 1、获取图片

在每次的录制回放和自定义测试测试中，有非常多种截图。注意只有按照下面指引获取到的图片，才会用于图片对比：

# 录制回放

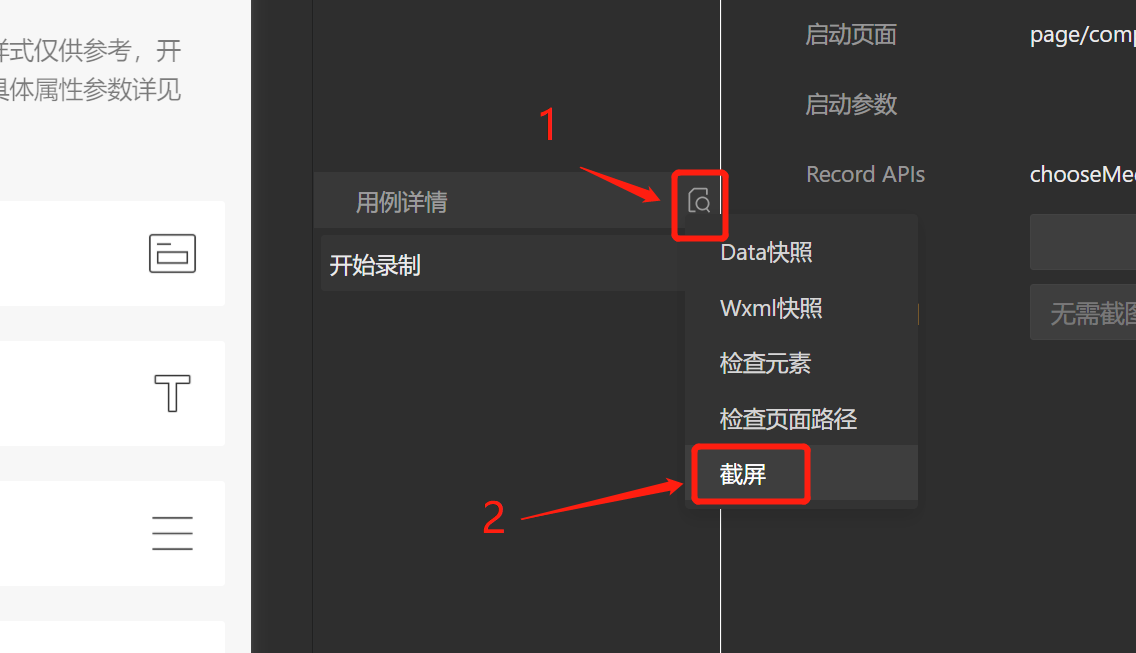

录制回放是在开发者工具中进行，在操作中，选择 ** 截屏 **，即可截取需要对比的图片。

特别注意：

1. 只有通过截屏操作获取到的图片，才会加入到图片对比中。其他的截图，如操作步骤中截图不参与对比。
2. 如果开发者工具没有截屏操作，请升级版本
3. 以前的录制回放用例，如果使用的截屏操作，需要重新同步下用例或者重新上传用例，才能收集到对应的图片

# 自定义测试（Minium）

自定义测试，可以在Python代码中，使用 capture接口 ，来指定截图。

和录制回放相比，Minium更加灵活，可以支持截取整张图片以及截取部分元素。

具体来说：在capture接口中，会根据参数 region 的值来判断截图类型：

• Page：传入当前page实例，截取page当前屏幕图片（注意，为了提高对比的成功率，截图时会自动去掉手机顶部的banner，因为banner的时间显示，会干扰截图对比的效果）
• Element：传入具体元素实例，截取元素区域的图片
• 不传入：表示这次截图不需要进行图片对比。默认不传入

录制回放/Minium 的用例编写完成后，提交到云测跑测即可。云测会自动根据测试结果，自动记录收集到的图片

两种方式优缺点对比如下：

特别注意：

1. 在后续图片对比中，整张图片只能和整张图片对比，部分元素截图和部分元素截图去对比。
2. capture接口中，强烈建议指定截图文件名。文件名非常重要，因为在测试报告中对比规则中，在相同page中，相同图片名称的截图才会对比。建议取和截图相关含义且唯一的名称

# 2、确定基准图片和对比方式

# 确定基准图片

基准图片是对比源，即解决测试结果的图片和哪个图片对比的问题。

通过步骤1, 已经收集到了很多用于对比的截图。

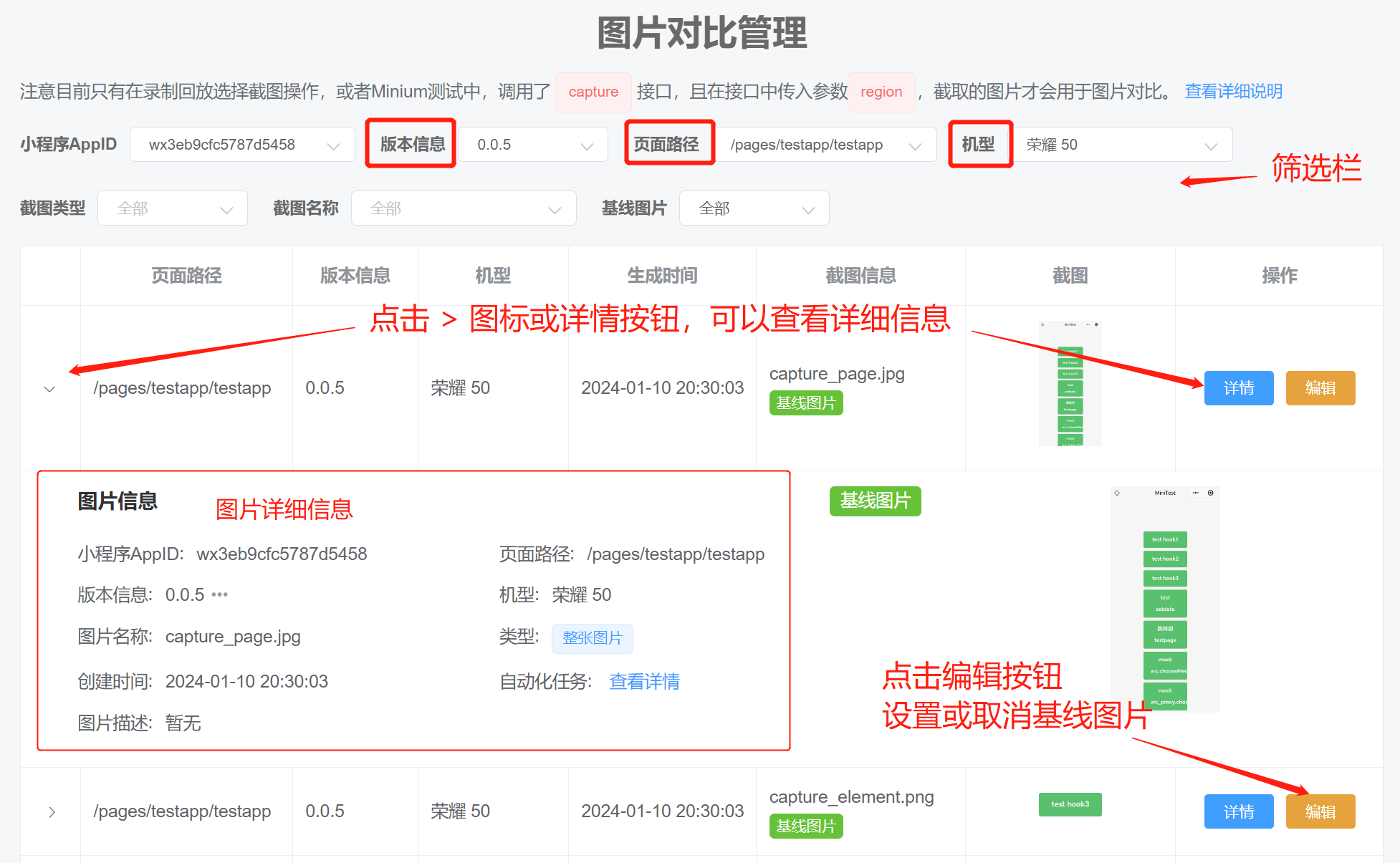

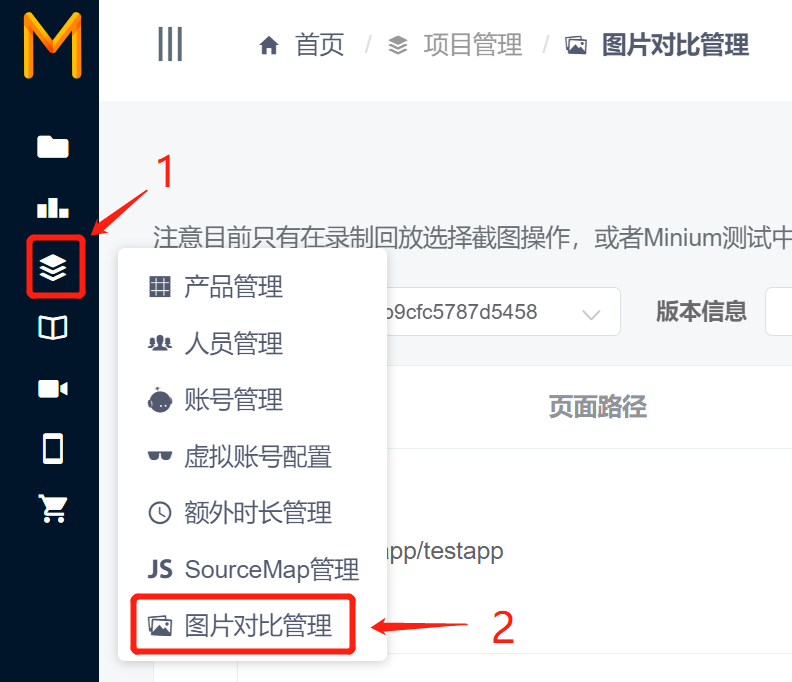

下面来设置基准图片，首先点击左侧导航栏中的 “项目管理” => “图片对比管理”，进入图片对比管理页面

图片对比管理页面中，展示了所有测试报告中设定的指定对比图片。

上面有很多筛选项，用户可以根据自己需要配置的页面，进行筛选（比如筛选页面路径和机型等），然后设置对比的基准图片 云测也支持将整个任务的图片全部设为基准图片。方便开发者快速设置，云测还提供了对应的API接口

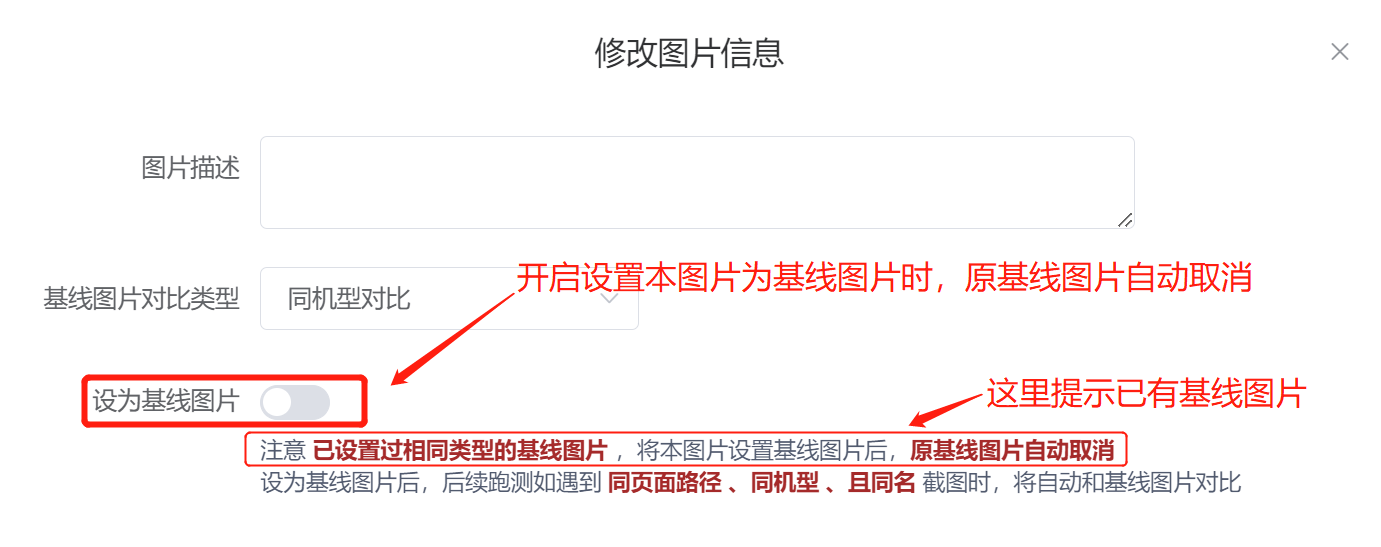

特别注意：对于”5个相同“（相同小程序AppID，相同机型，相同页面path，相同名称，相同截图类型）的图片，只能有1个基准图片，当设定当前图片为基准图片时，会自动取消原来的基准图片标志。 如果已有基准图片时，在设置时也会给出提示。

# 设置对比方式

上面流程中，在设置基准图片时，默认是整张图片一起对比。到具体实践中，很难保证小程序整个页面都没有改动。一旦页面有少许改动，整张图片对比就失败了。

为了提升图片对比的可用性，这时候可以尝试下部分区域对比。

云测支持两种区域对比的方式：

• 仅对比选择的区域：只对比选择的区域，区域外的图片不对比
• 忽略选择的区域 ：和上面类型相反，对选择的区域全部忽略，仅对比区域外的图片

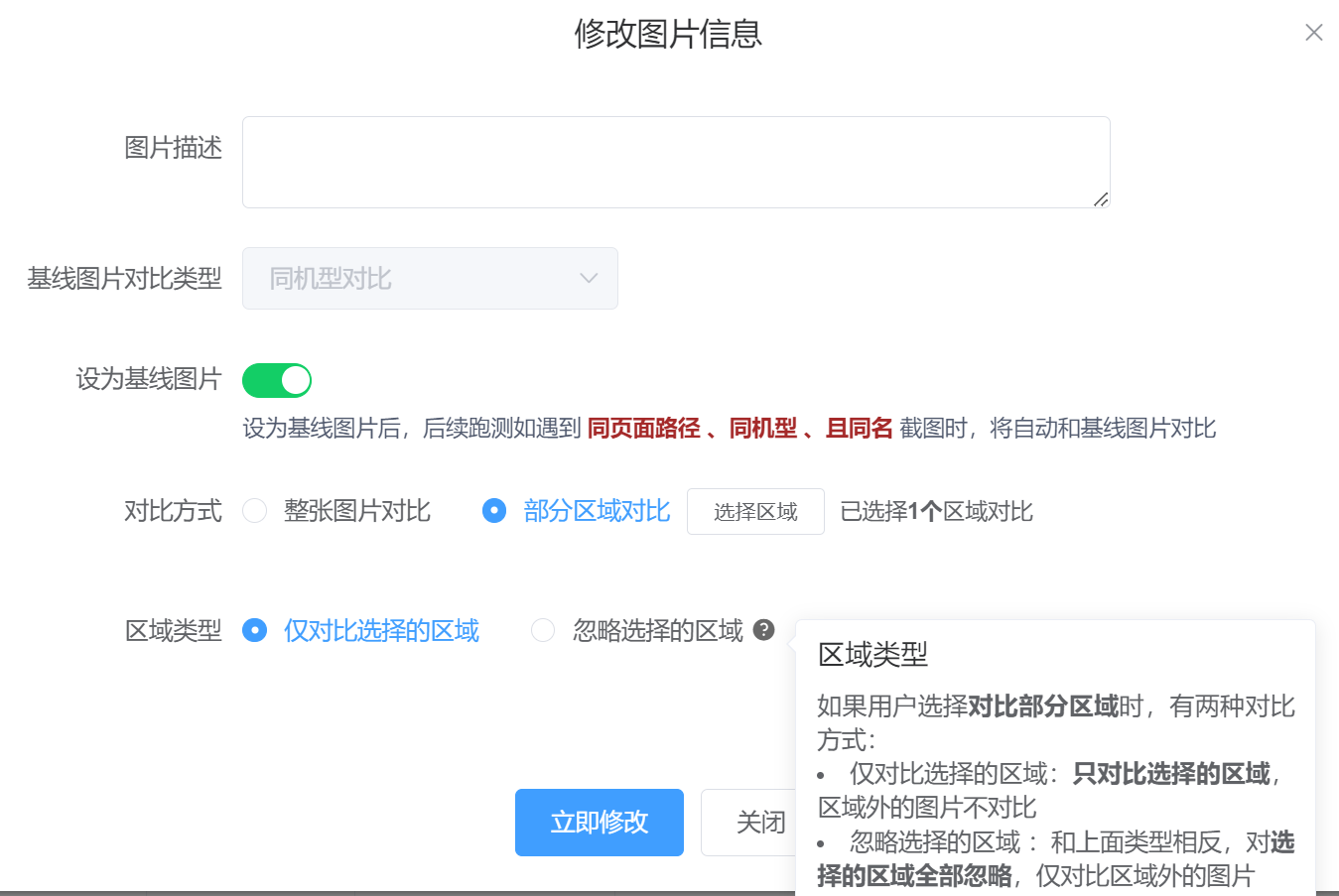

具体操作也很简单。首先在对比类型中，选择“部分区域对比”，然后点击“选择区域”，选择需要指定的区域，最后选择对比类型即可

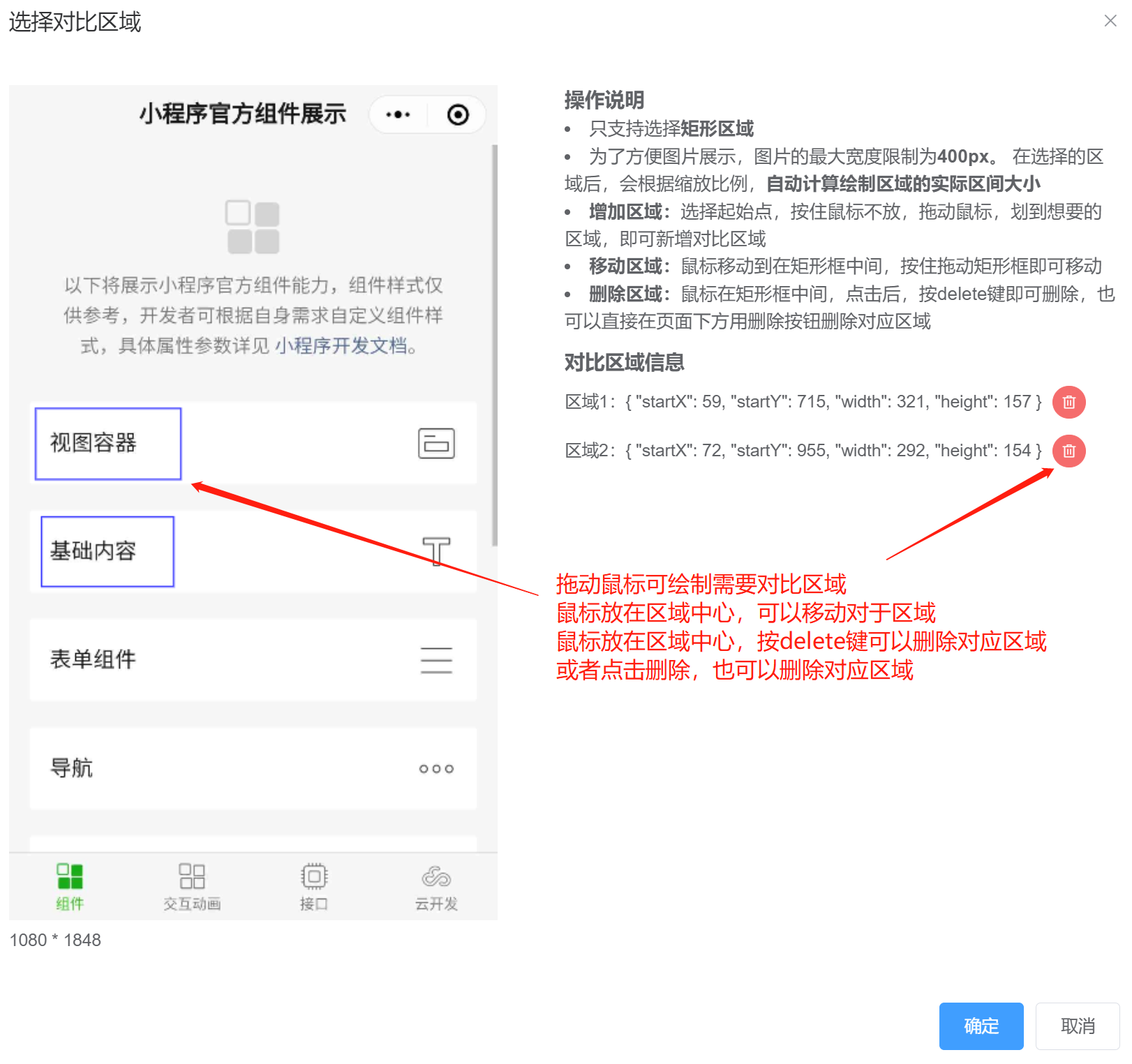

在弹出的窗口中，主要有2个区域。左侧是图片，右侧是操作说明和对比区域信息。

在左侧的图片中，直接用鼠标拖动就可以画出需要对比的区域。这里我们支持：

• 划定多个区域。增加区域时，继续用鼠标绘制即可
• 移动区域：先将鼠标移动到矩形框内部，然后按住拖动即可
• 删除区域：鼠标移动到矩形框内部，点击下，然后按住delete键即可删除。或者在右边使用删除按钮删除

选择完成后，记得点确定，然后回到修改图片信息窗口中，点立即修改即可。注意，一定要点立即修改按钮，本次修改才会生效。

此外，如果使用Minium的方式截图，也可以在 region_info 参数中，直接指定区域对比方式和区域位置，示例代码如下：

region_info = {
         "type":   "ignore",  # 对比类型选择忽略部分区域，如果希望仅对比部分区域，type要改为 "focus"
         "rects": rects # 可填多个区域 [[startx1,starty1,endx1,endy1], [startx2,starty2,endx2,endy2]]
         "extra_info": {} , # 补充说明信息，可以在图片对比总览中显示
 }

# region=self.page表示先截取整图，然后再region_info中，具体指定要忽略/对比的区域。注意将xxx.png换成自己的截图名称
self.capture("xxx.png", region=self.page, region_info=region_info)

# 3、提交测试，查看测试报告

设置好基准图片后，在每次跑自动化任务时，碰到有满足 5个相同 的基准时条件，会自动和基准图片进行对比，并在报告中展示。

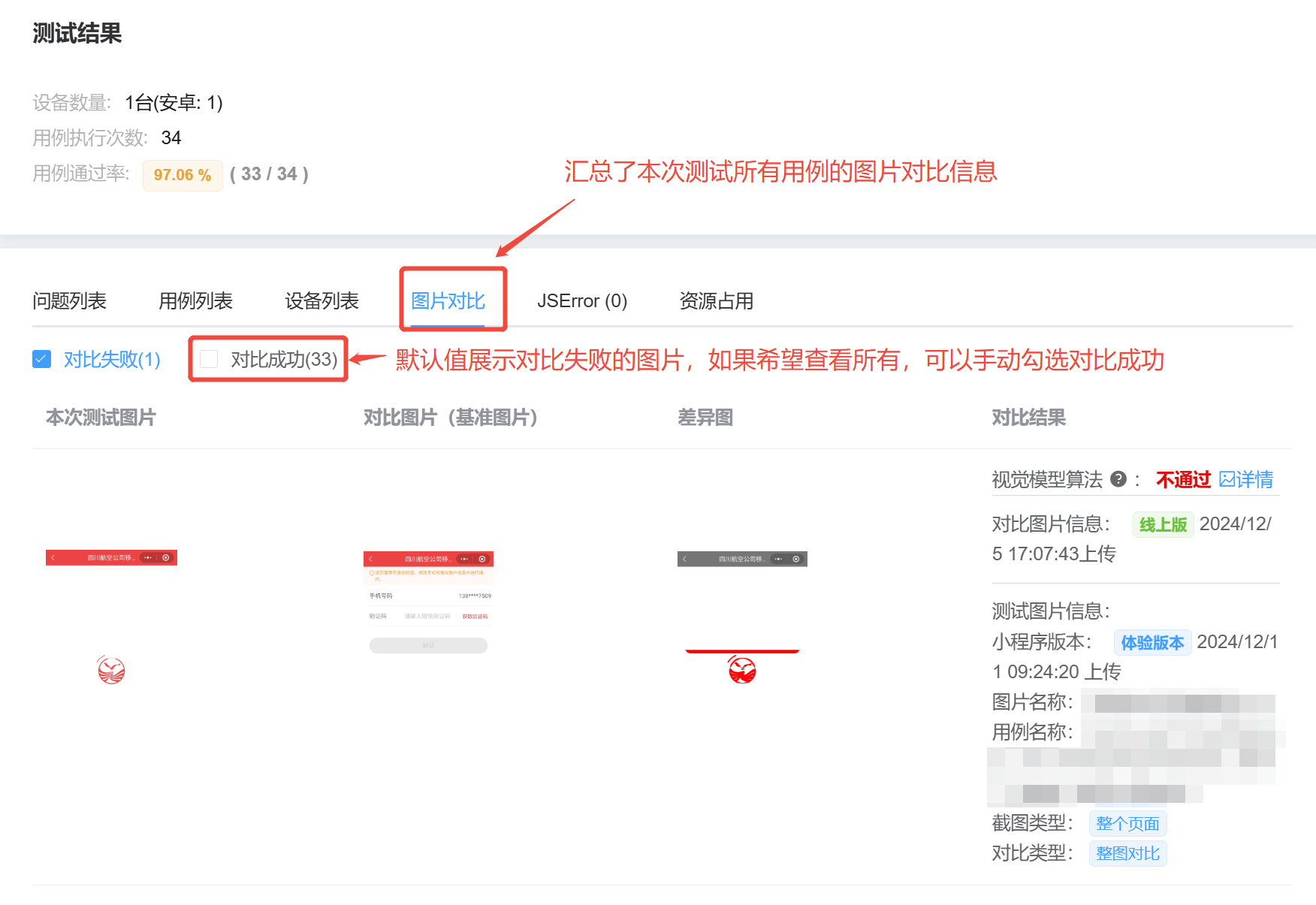

为了方便用户直观的看到所有图片对比的截图，云测特别在在“报告总览”中，增加了图片对比页面，可以直观看到所有对比结果。

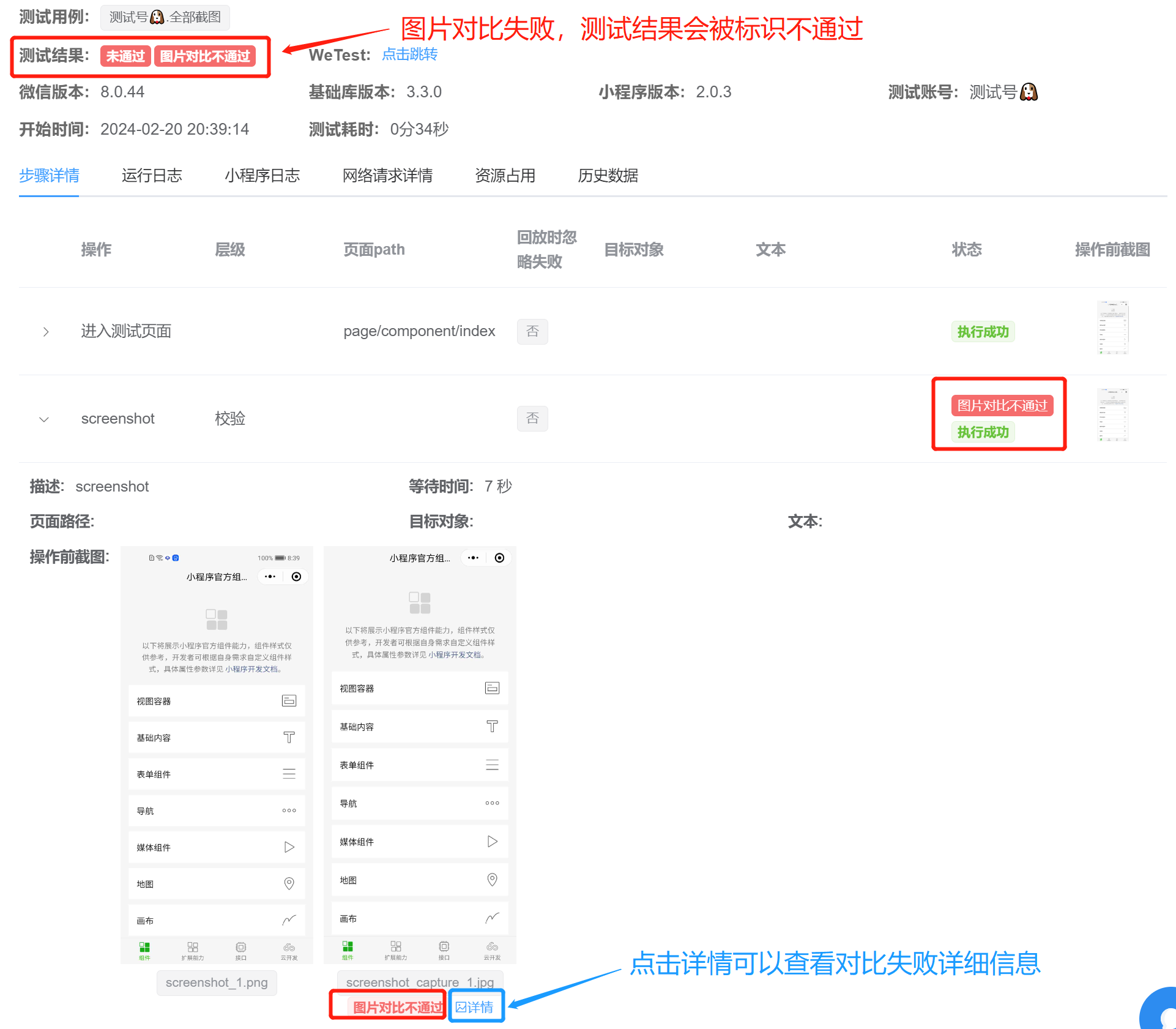

特别注意： 在测试详情中，如果图片对比失败，测试结果也会改为失败，并提示图片对比失败/异常

点击详情，可以看到对比失败的详细结果

# 4. 更新对比结果

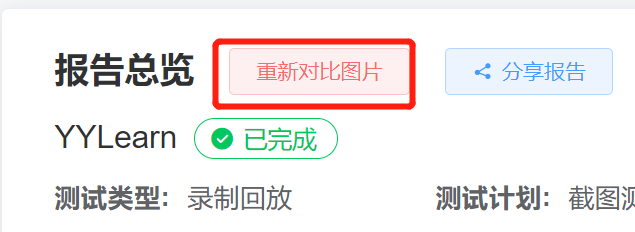

有些用户在发现对比不一致是由于基准图片设置不正确导致的，这时候可以先按照步骤2，重新设置基准图片，然后再对应“测试报告总览”中，点击“重新对比图片”，即可立即更新对比结果

云测也提供重新对比图片的API接口，方便用户打通Devops流程

# 5. 总结

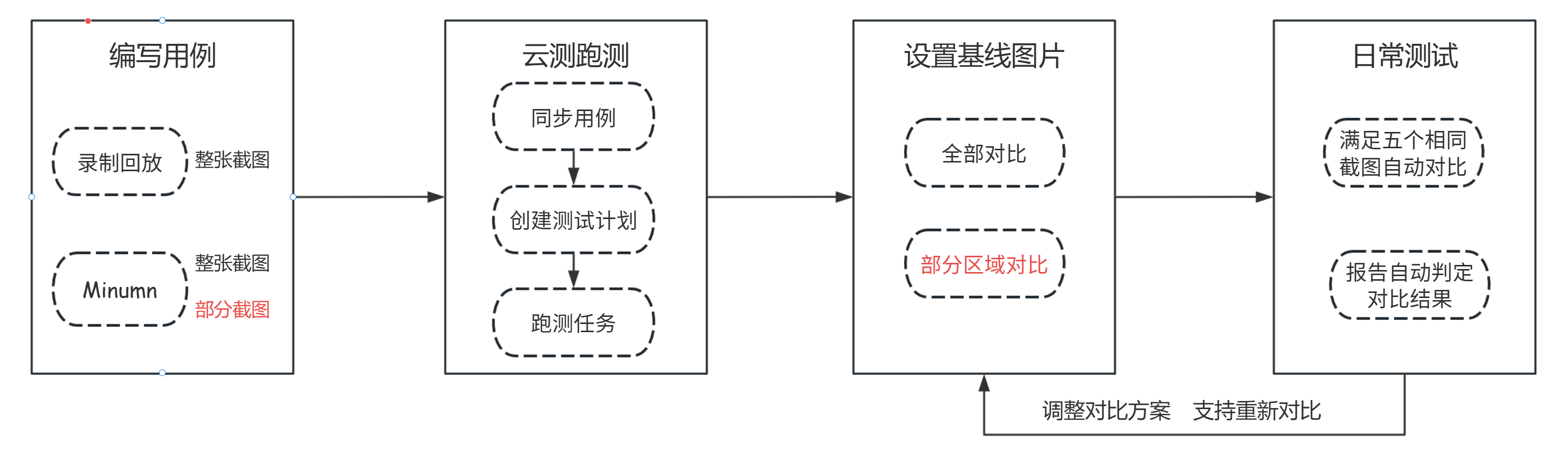

整个对比流程的总结如下图所示

# 快速开始

下面以示例小程序为例，快速开始图片对比

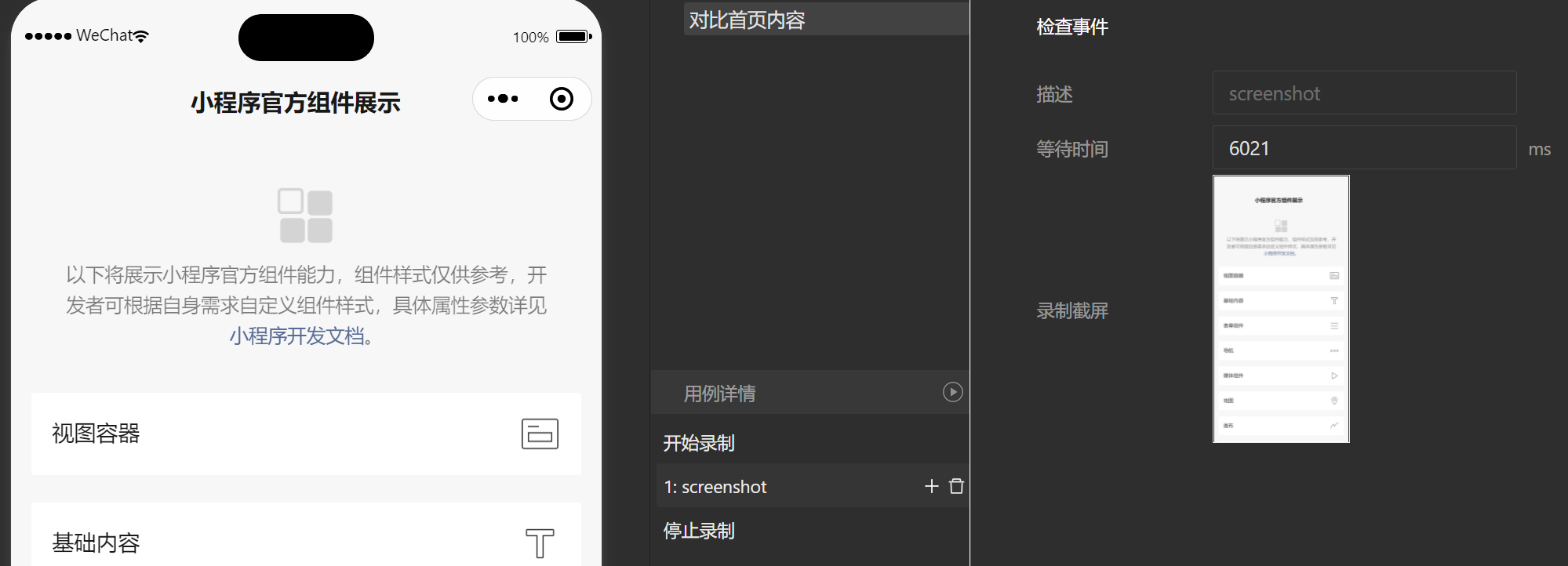

首先在录制回放中，我们录制了一个验证首页是否正常的用例。示例用例比较简单，就对首页进行一次截图。如下图所示

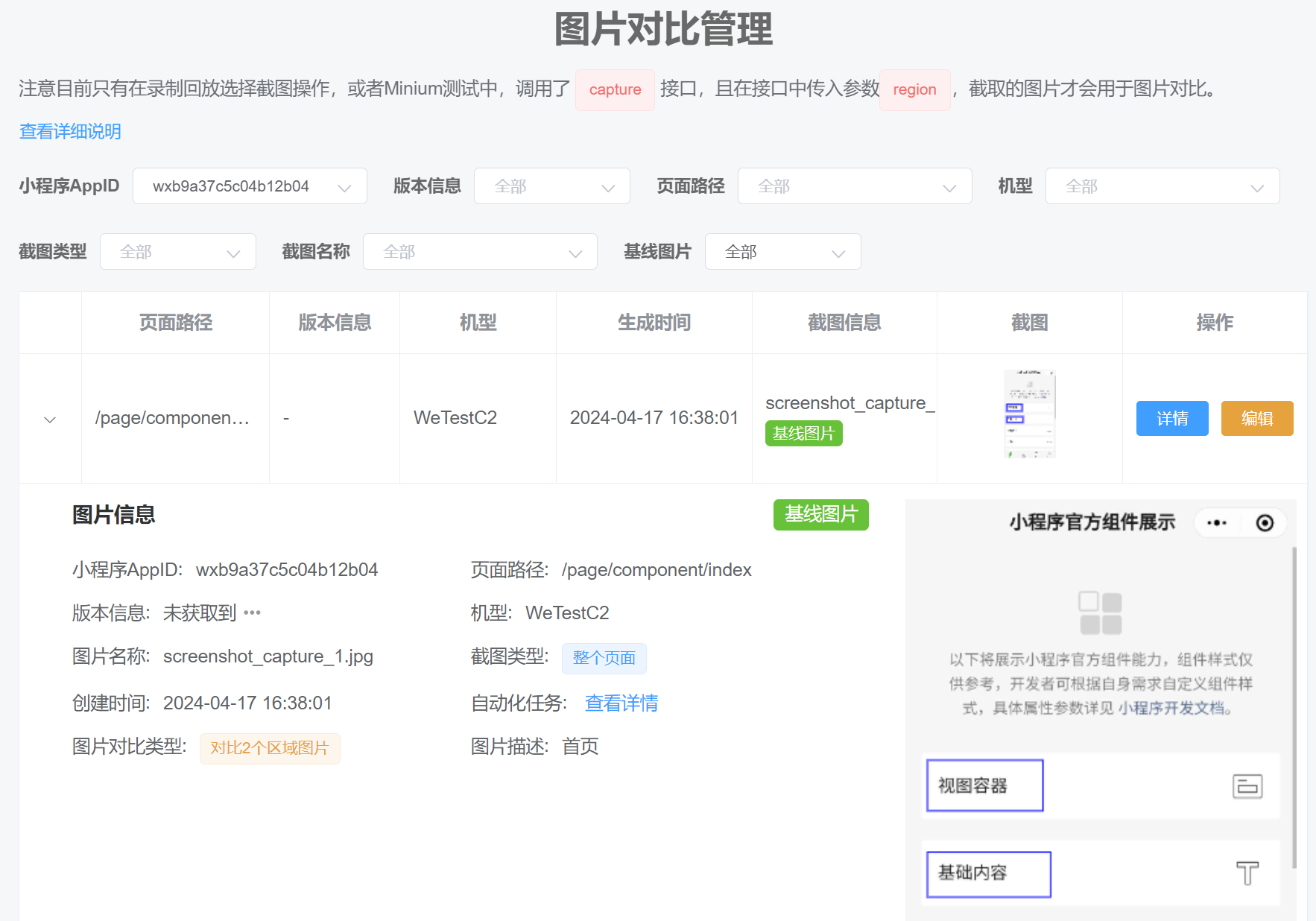

用例同步到云测，然后建立测试计划，并且提交测试任务。任务完成后，我们在“对比图片管理”页面，找到了这个图片。这里我只想对首页的其中两个区域做对比，所以选择了部分区域对比的方式。

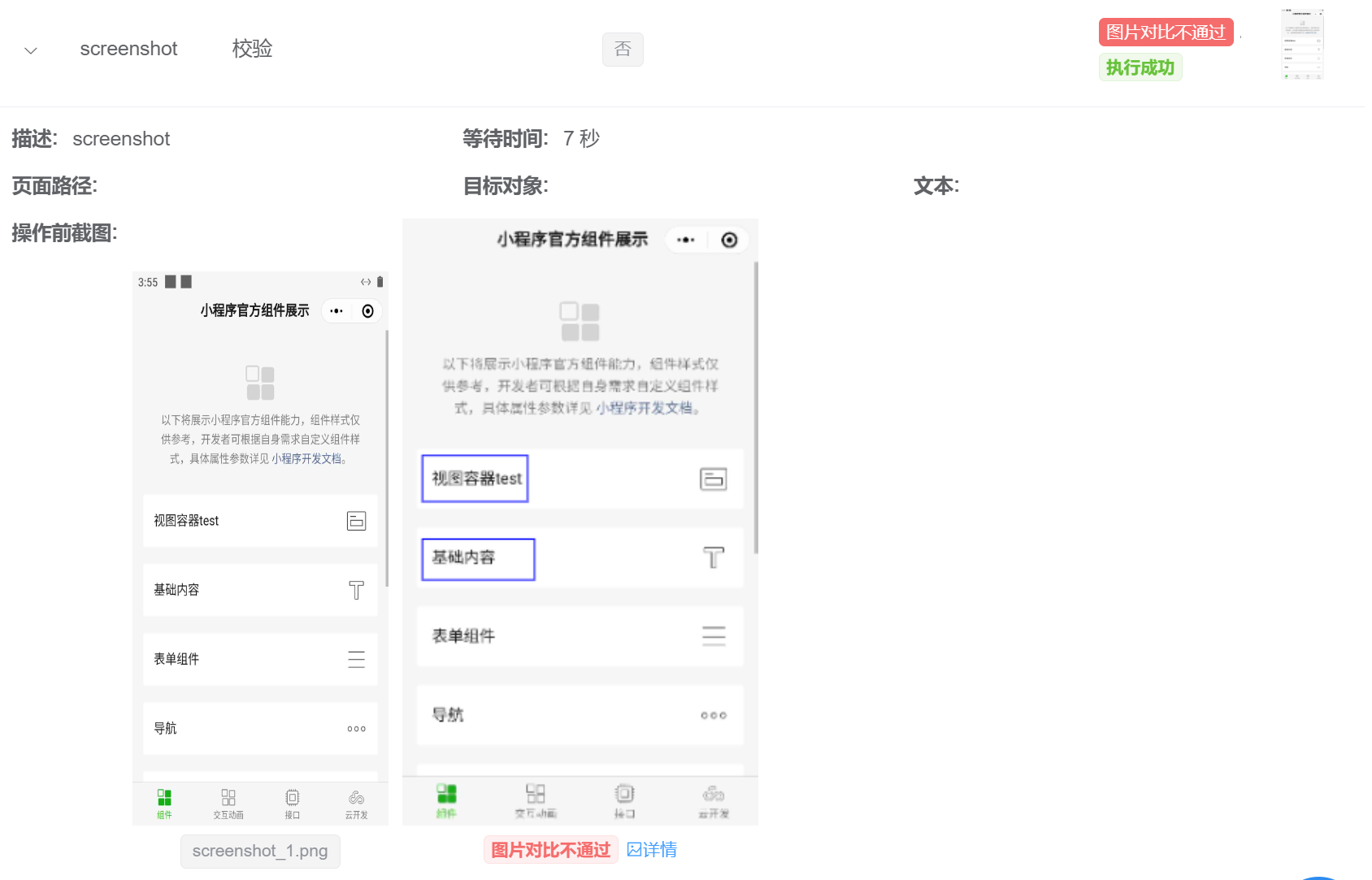

基准图片设置完成后，在后续开发过程中，假如某个版本中，把首页的视图容器被修改了。我们再次跑测用例时，可以发现通过图片对比，可以识别出这种改动

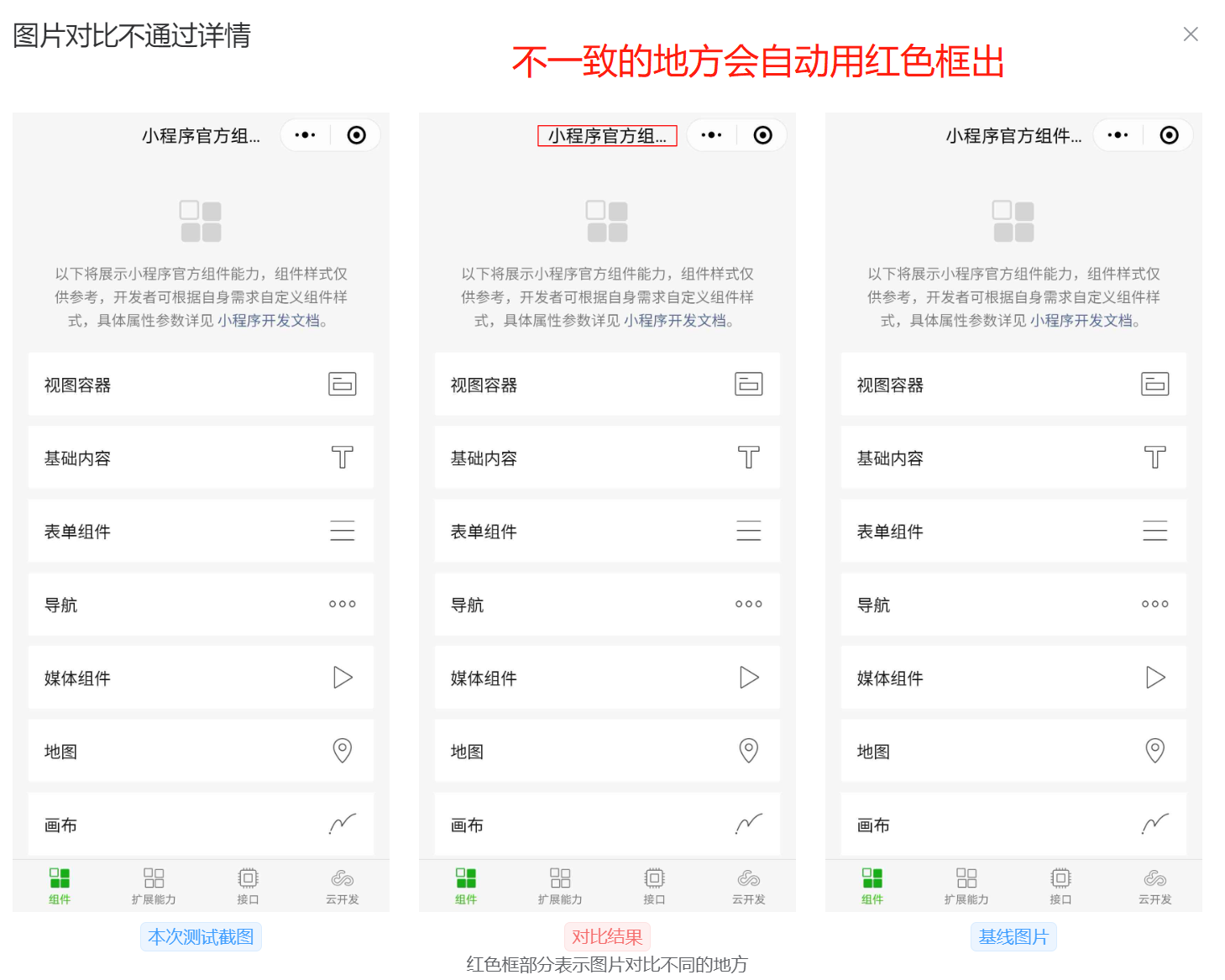

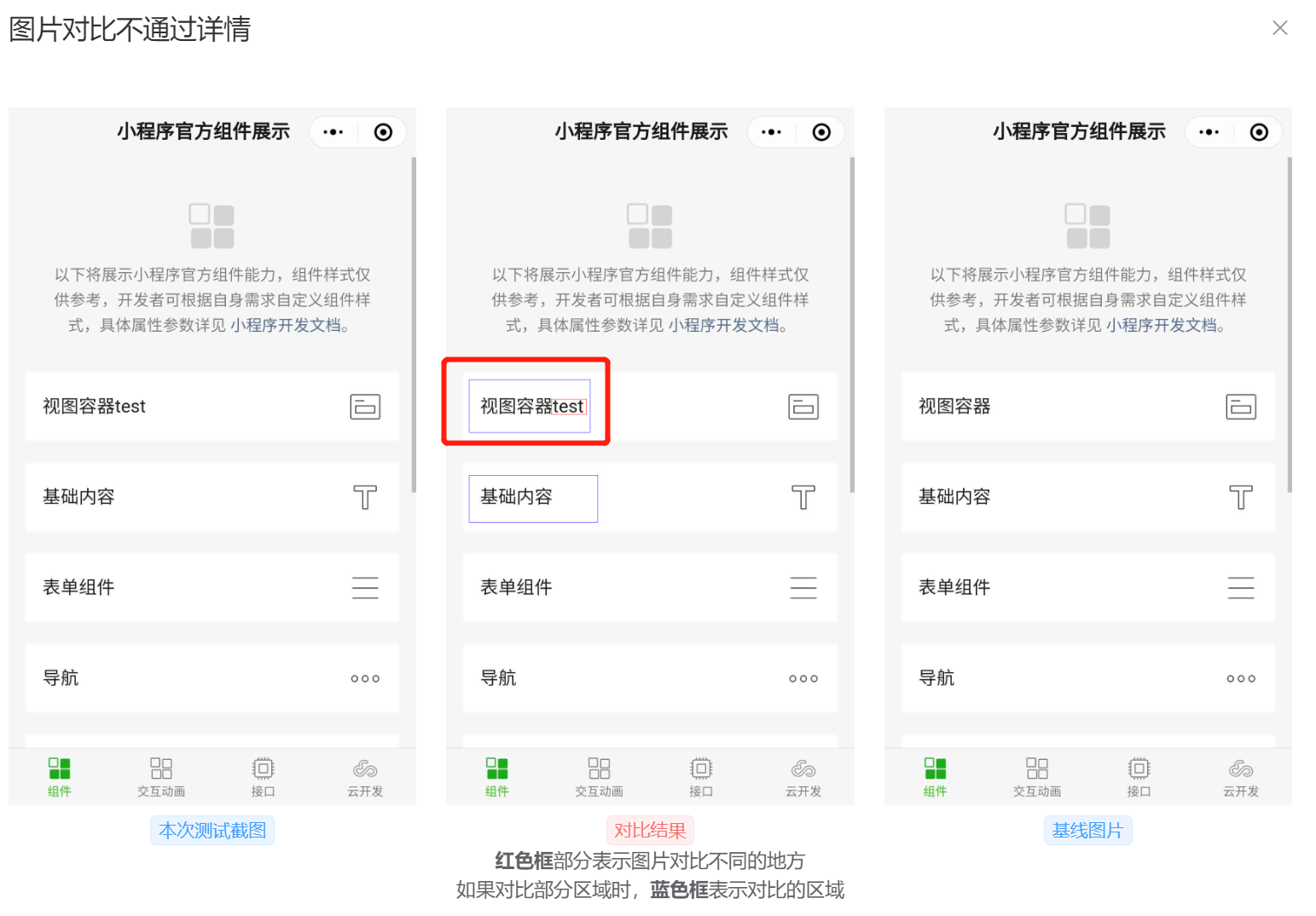

点击“详情”按钮，可以进一步查看具体不同支持。在对比结果中，中间的对比图，已经用红色框框显示了不同支出。

Tips：如果图片不够清晰，可以点击看放大图

# 常见问题

# 1. 我的两个测试图片和基准图片看起来是一样的，为什么云测识别是不同的？这不是误判吗？

默认的图片对比采用的基于 SSIM 得分来判定，如果得分小于1即判断为不通过。

但由于手机操作系统和显示屏技术的原因，相同机型，对相同小程序页面，在不同时刻截图时像素点上会有细微差异，导致人眼看起来图片是一致的，

但是 SSIM 算法对这些差异是很敏感的，会判断对比失败，从而导致“误判”。

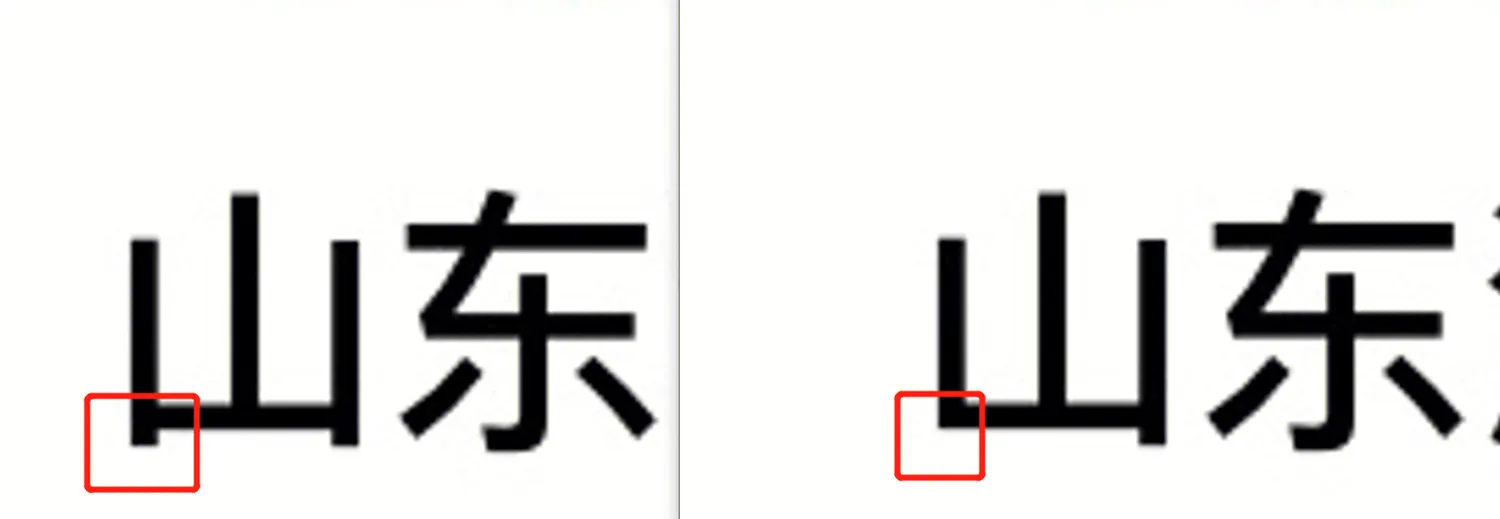

如下图所示，同样的 “山” 字，在相同机型下，跑测的结果会有细微区别，这其实不影响用户使用，但 SSIM 算法会判断为对比不通过

为了解决这个问题，云测提供了两种方案：

# a. 在SSIM算法配置中，添加忽略区域以及高斯模糊特性

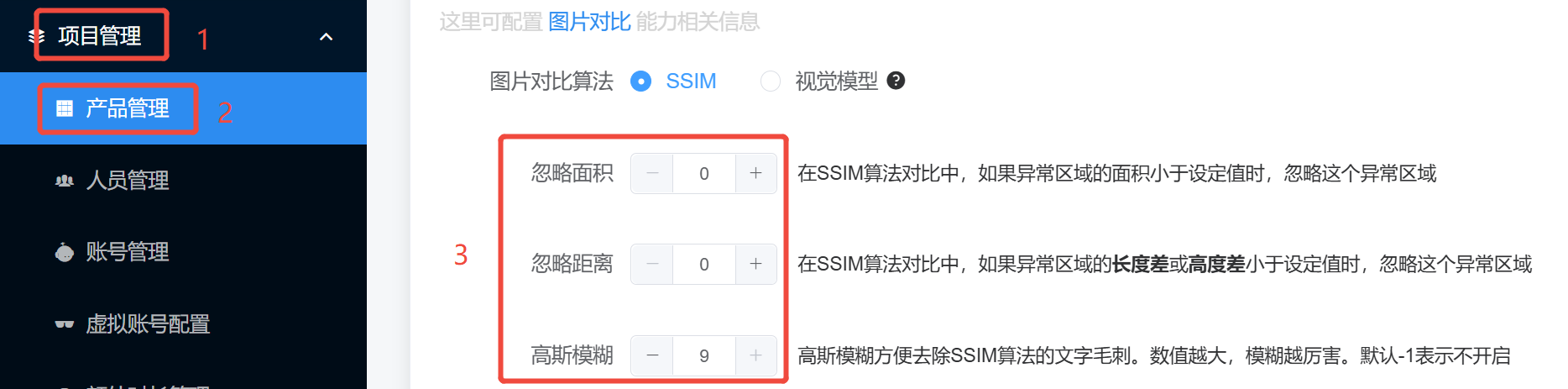

为了解决这些毛刺问题，云测在SSIM算法中，增加了忽略区域和高斯模糊能力。用户可以在“项目管理”=>“产品管理”中配置

• 忽略区域：可以配置忽略面积以及忽略距离。当发现差异区域小于设置的阈值时，可以判断为相同。比如配置忽略面积为200，表示差异区域的面积小于200时，认为差异可以忽略不及，当做相同处理。默认不开启
• 高斯模糊：高斯模糊原理是将图片变得“模糊”一些，这样一些小的毛刺，可以被模糊掉。设置的模糊值越大，模糊的越厉害。默认不开启

# b. 使用视觉对比算法

云测还将开源的视觉对比算法集成到了云测，它可以较好解决SSIM误判问题，并且可以“增量” 显示差异区域。

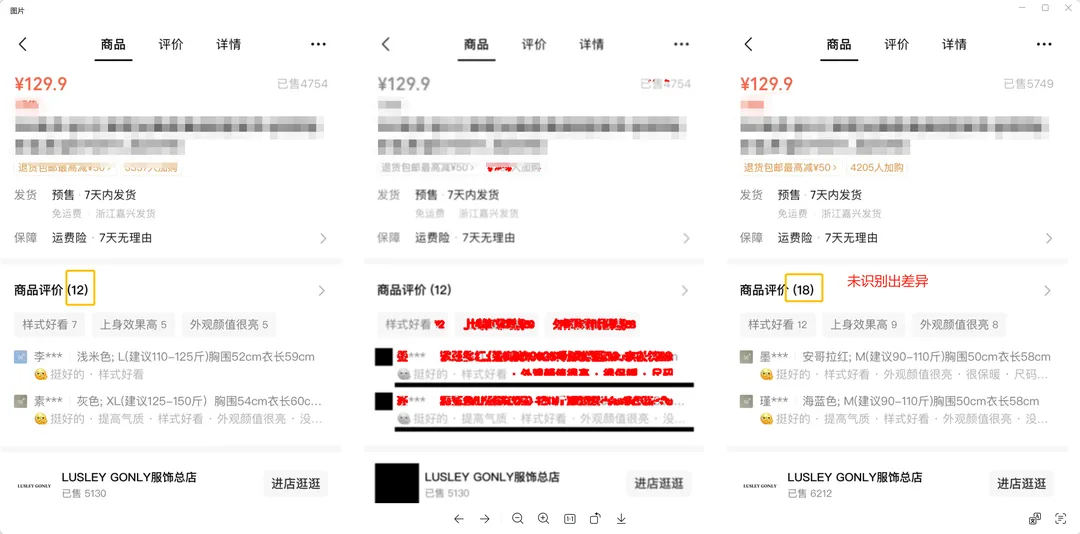

但是算法会对每行数据进行压缩，当差异比较小时，会无法正确识别到。比如下图中，未能识别商品评价数量的差异。

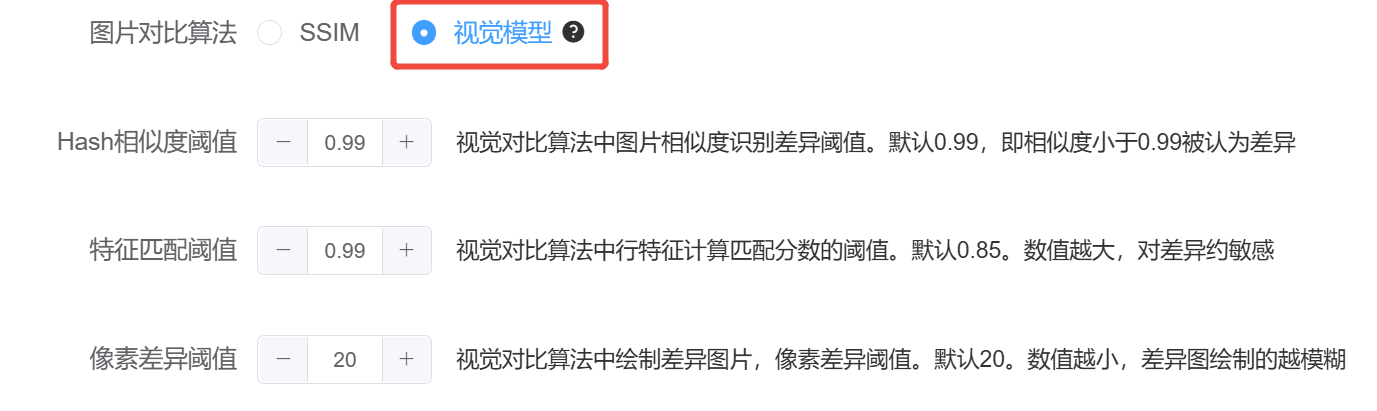

和SSIM算法配置类似，视觉对比算法也是在“项目管理”=>“产品管理”中配置

# 更多参考资料

• 图片对比最佳实践——微信小店
