# 使用各类渲染元素

本章节主要介绍,二维场景下,各类二维渲染组件(图片、图形、文字、富文本)的基础用法。

开始案例前,可以阅读 准备二维渲染资源 准备资源。

渲染类型可以分为

# 创建渲染元素

常用列表的渲染元素:Hierarchy面板右键 - 创建 UI 节点 - 对应渲染元素

常用列表中不存在的渲染元素:Hierarchy面板右键 - 创建空节点 - Inspector面板 - 添加组件

# 图片渲染

# UISprite

负责二维图片的渲染,以下案例为实现基本的四类渲染的大致效果。

属性详情

UISprite

# 图片渲染组件使用

  1. 右键创建 UI 节点,添加 UISprite 组件,并设置 spriteFrame 为所需渲染图片切片。

# Simple普通图片渲染

  1. 设置 Type 为 Simple,以普通的矩形渲染图片。

# Sliced九宫格图片渲染

  1. 设置 Type 为 Sliced, 设置所用 spriteFrame 的 RectSlicedRect 确定九宫格区域。

# Tiled平铺图片渲染

  1. 设置 Type 为 Tiled, 设置节点大小,切片大小,设置 tileScale 影响的切片缩放。

# Filled填充图片渲染

  1. 设置 Type 为 Filled, 设置 fillDir 决定填充的类型,设置invertFill 决定填充方向,设置 fillAmount 决定填充比例。

# 文字渲染

# UILabel

负责基础的文本渲染,以下案例实现了,基础位图字体渲染,自动大小的效果展示。

属性详情

autosize:文本是否根据内容自动变化大小

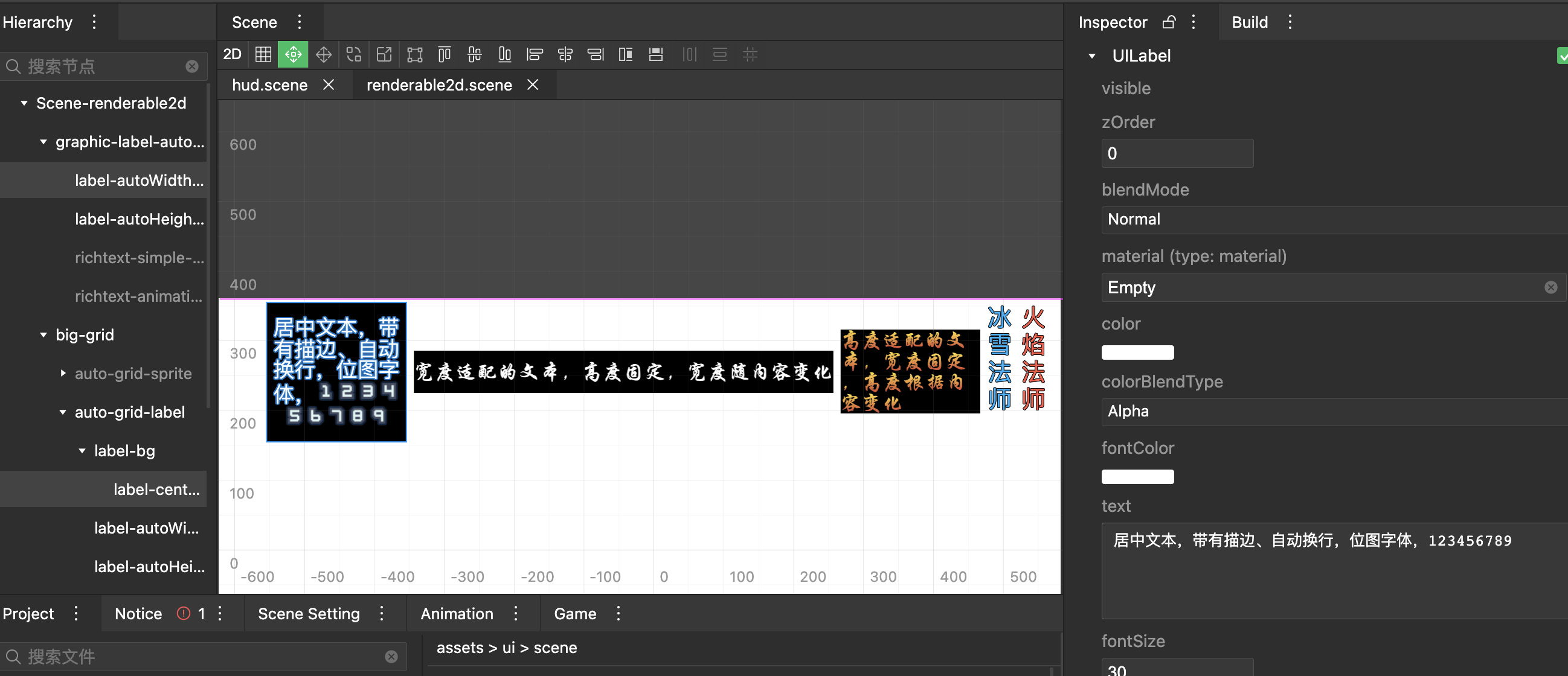

UILabel

# 文字组件使用

  1. 右键创建节点,添加 UILabel 组件,UILabel设置相关属性(fontColor...)。

# 文本对齐设置

  1. 设置 align 水平对齐模式,valign 垂直对齐模式,设置 wordwrap 是否进行自动换行。

# 位图字体渲染

  1. 设置 bitmapFont 为所需外部的位图字体资源,位图字体存在的字体会自动生效,不存在则会使用系统字体渲染。

# 节点大小适配内容

  1. 设置 autoSize,决定文本是否根据内容自动变化大小,结合 wordwrap 判断是高度自动适配,还是宽度自动适配。

# 富文本渲染

# UIRichText

负责图文混排的渲染,支持行内样式,超链接,外置动画等能力,以下案例实现了,带样式、超链接,外置动画的图文混排。

继承UILabel,支持绝大部分的 UILabel 属性

属性详情

<align>:对齐标签,需要手动闭合

<img>:图片标签

<br>:换行符,支持指定换行高度

<style>:样式标签,支持全局样式与局部样式

<link>:超链接标签,支持点击富文本元素后触发回调

<node>:占位标签,支持绑定外部节点进行富文本布局

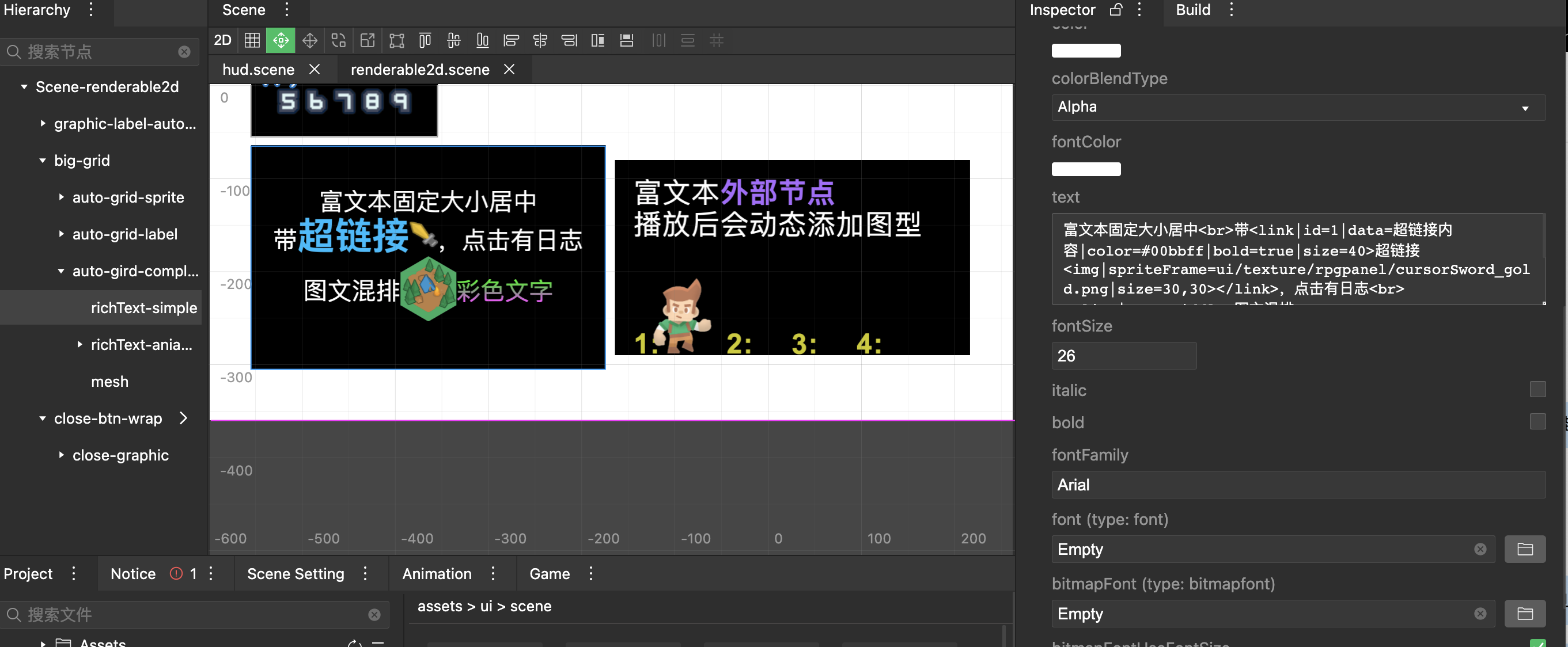

UIRichText

# 富文本节点使用

  1. 右键创建节点,添加 UIRichText 组件,设置相关属性。

# 组件属性样式

  1. 富文本继承于文本组件,基本的属性,如 fontColoralignvalignwordwrap...

# 富文本内容编辑

  1. <align> 标签,控制富文本内部块对齐。 horz 影响整个块的对齐,遇到不同对齐方式会自动换行; vert 影响同一块内部,不同元素的垂直对齐。

    <align|horz=center|vert=middle>图文混排</align>

  2. <img> 标签,根据设定的大小,使用外部的图片渲染, 由于这部分图片不会自动依赖分析,所以需手动将使用图片设置为入口资源。

    <align|horz=center|vert=middle>图文混排<img|spriteFrame=ui/spriteframe/modern_campsite.png|size=60,70></align>

  3. <br> 标签,控制换行

    富文本固定大小居中<br>

# 使用样式

  1. <style> 标签,支持使用全局样式与行内样式。 行内样式(支持大部分文字属性):
    <style|applyGradient=true|gradientTop=#00ff00|gradientBottom=#ff44ff>彩色文字</style>

    全局样式:
    <style|value=gradientColor>彩色文字</style>

    // 富文本样式对象,key为类名,value为属性对象
    const styleObject = {
        gradientColor: {
            applyGradient: true,
            gradientTop: '#00ff00',
            gradientBottom: '#ff44ff'
        }
    }
    // 设置全局样式,所有富文本公用,会覆盖
    engine.UIRichtext.setStyle(styleObject);
    // 设置组件内部样式,会覆盖掉全局样式
    richtextComp.style = styleObject;


# 使用超链接

  1. <link> 标签,用作超链接,标签内部的所有元素添加一个外部设定的点击回调,点击回调需添加带有特定函数的脚本组件出发。
    <link|id=1|data=超链接内容|color=#00bbff|bold=true|size=40>
    超链接
    <img|spriteFrame=ui/texture/rpgpanel/cursorSword_gold.png|size=30,30>
    </link>

    export default class RichTextlLink extends engine.Script {
        public onClickRichTextLink(obj: {id: number, data: string}) {
            console.log(obj.id, obj.data);
        }
    }

    播放后,可点击超链接区域,会执行对应回调 onClickRichTextLink。

# 使用外部节点(外置动画)

  1. <node> 标签,用作一个布局占位区域,标签设置了默认的宽高用作,并设置一个id,可使用脚本绑定 id 与外部节点,同步外部节点与布局占位区域的信息。
    <node|id=1|size=96,128>后续文本

    this._richText.bindNodeWithTransform(1, this._renderSpriteTransform);

    外部节点必须为富文本一级子节点,案例为一个图片帧动画节点。 播放后,可以动态修改富文本布局查看,外部节点与富文本直接的布局同步。

# 图型渲染

# UIGraphic

负责基本的图形渲染(矩型、圆形),案例为构建一个图形关闭按钮,与动态文本背景图形。

属性详情

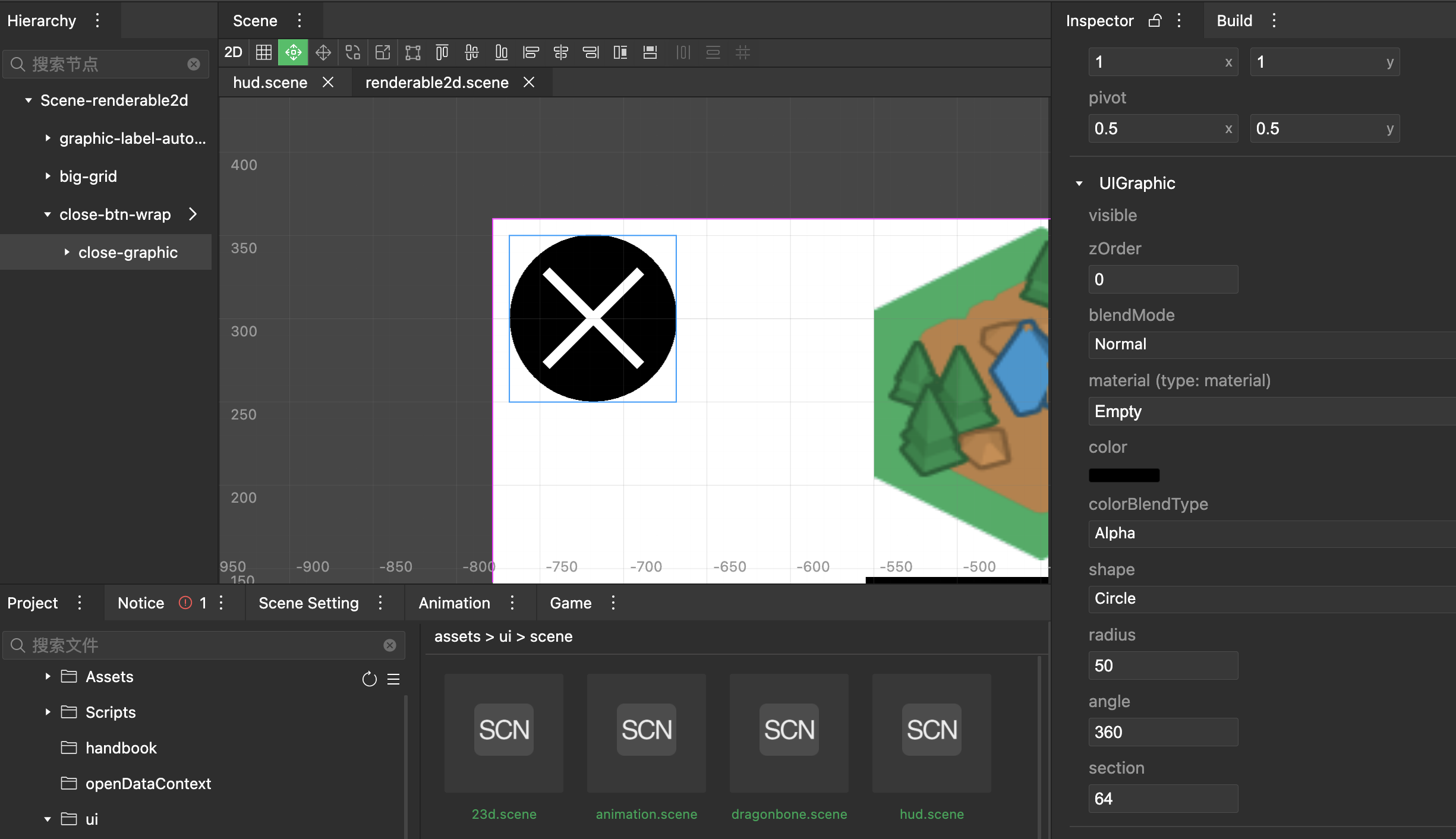

UIGraphic

# 图像组件使用

  1. 右键新建节点,右侧 Inspector 面板,添加 UIGraphic 组件。

# 图形按钮背景

  1. 设置 shapeCircle 采用圆形渲染,设置 radius 来确定圆形的大小。
  2. 设置 color 决定渲染颜色。

# 图形按钮斜杠

  1. 新建空节点l1、l2,添加 UIGraphic 组件。

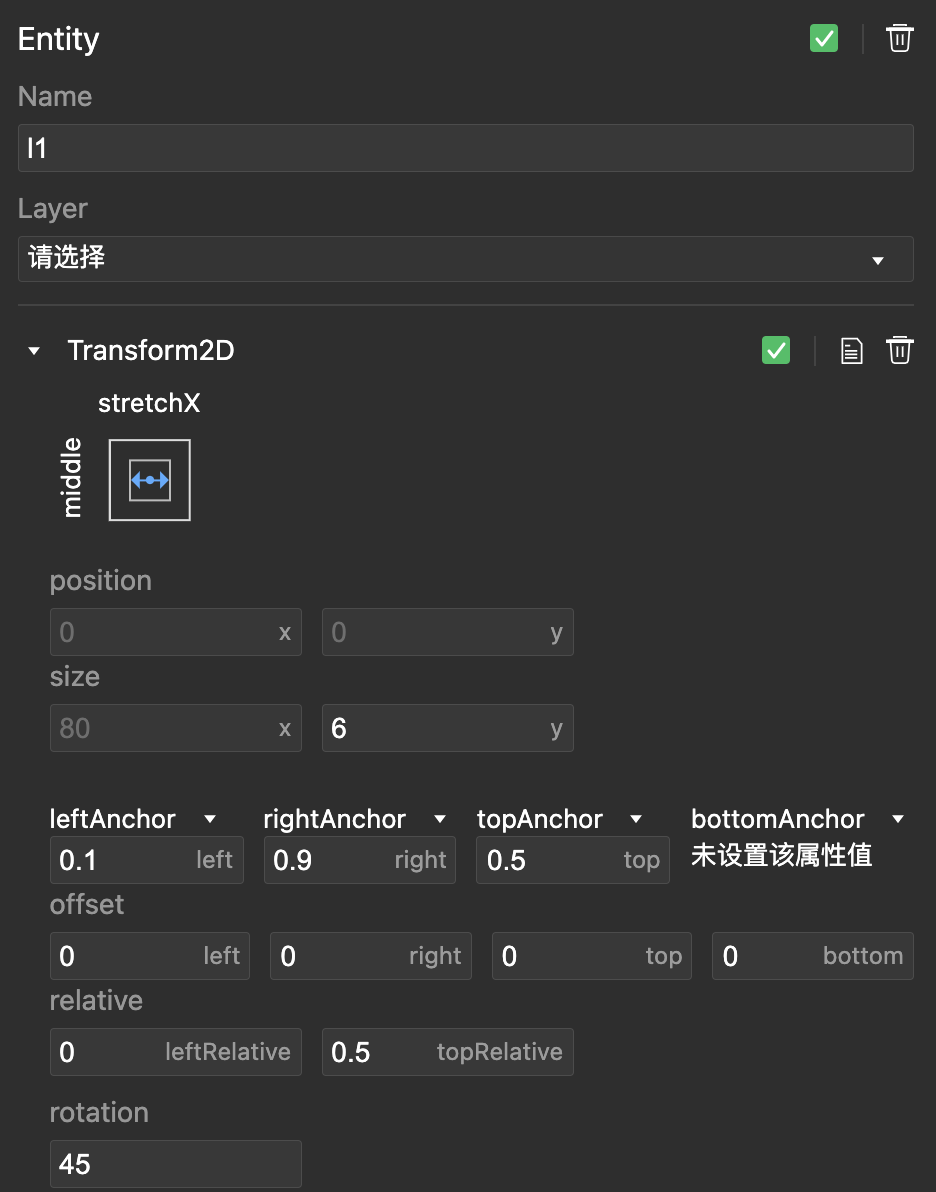

  2. 设置适配方式为 stretchX-middle, 此时高度固定,宽度根据父元素伸缩, 设置 leftAnchor 与 rightAnchor,使伸缩根据 0.1 - 0.9 的比例。 UIGraphic-rect
  3. 设置l1、l2节点,两个不同的旋转值

# UIMesh顶点渲染组件

负责自定义顶点绘制的渲染,案例为构建一个六边形。

案例详情可以参照 自定义顶点绘制与材质
